Двигатели и приводы
Соотношение вращающего момента и скорости перемешивания
Стандартные приводы для мешалок с регулируемой скоростью, установленные на каждый реактор компании Parr имеют диапазон скоростей от нуля до 600 - 800 об/мин и крутящий момент, достаточный для приведения в движение установленной мешалки в смесях средней вязкости.
Реакторы могут быть оборудованы более мощными приводами и специальными мешалками, рассчитанными на более вязкие среды, также могут быть заменены приводные шкивы для увеличения скорости перемешивания, но при изменении любого из этих компонентов необходимо учитывать несколько основных правил:
- Наибольший крутящий момент для любого двигателя достигается при более низких скоростях вращения.
- Увеличение скорости перемешивания пропорционально снижает крутящий момент.
- Чтобы достичь максимальной эффективности перемешивания для смесей с высокой вязкостью, необходимо согласовать размер мотора, тип мешалки и скорость перемешивания.
- Основное правило: магнитная муфта, установленная на реактор, имеет значение крутящего момента значительно выше, чем крутящий момент, получаемый от двигателя. Стандартный крутящий момент определяет применимость магнитного привода.
Приводы во взрывобезопасном исполнении
Любой реактор компании Parr может быть оснащен взрывобезопасными приводами, предназначенными для работы с веществами, относящимися к группам G и D I класса и группам F и G II класса. Данные двигатели также имеют регулятор скорости.

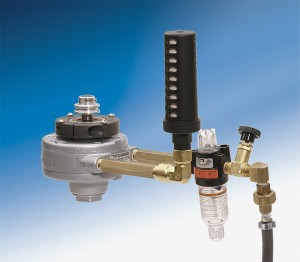

Пневмодвигатель
Пневматический двигатель может быть установлен на большинстве реакторов. Мощность, величина крутящего момента и доступная скорость зависят от давления и объема источника воздуха. Максимальный крутящий момент достигается при относительно низких скоростях, тогда, как максимальная мощность создается при высоких скоростях.
Двигатели с прямым приводим и с редуктором

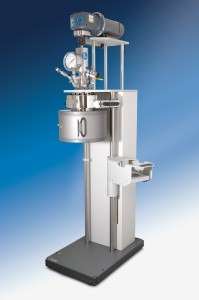

Двигатели, соединенные с приводом непосредственно и через передачу, могут устанавливаться на большинство напольных реакторов. Это эффективное устройство для работы в условиях тяжелой вращающей нагрузки. Для этой цели может быть использован любой двигатель мощностью ¼ л.с. или более, со стандартной переменной скоростью вращения или взрывобезопасным электродвигателем. Доступны коробки передач с передаточным соотношением 3:1, 5:1 или 10:1. Максимальная скорость в 1700 оборотов в минуту при этом понижается в соответствии с передаточным числом, а связанные с ним значения крутящего момента из таблицы будет пропорционально увеличиваться.
Совместимое оборудование:
- Серия 4520. Объем 1 л и 2 л, до 200 бар и 350 °С (настольные)
- Серия 4530. Объем 1 л и 2 л, до 200 бар и 350 °С (напольные)
- Серия 4540. Объем 600-1200 мл, до 345 бар и 350 °С
- Серия 4550. Объем 3.75 л и 7.5 л, до 131 бар и 350 °С
- Серия 4555. Объем 10 л и 18.75 л, до 131 бар и 350 °С
- Серия 4560. Объем 100-600 мл, до 200 бар и 500 °С
- Серия 4580. Объем 3.75 л и 5.5 л, до 200 бар и 500 °С
- Серия 4590. Объем 25-100 мл, до 345 бар и 350 °С
- Серия 5500. Объем 25-600 мл, до 200 бар и 350 °С
