Лабораторные фильтрующие реакторы 1 - 5 л
Производитель: Asahi Glassplant Inc. (Япония)
Лабораторные фильтрующие реакторы
Компания Asahi Glassplant Inc. – признанный мировой лидер в области производства стеклянных реакторов и другого оборудования для лабораторий и производств. Компания работает на этом рынке уже более 60 лет, и разработала уникальную передовую технологию, которая позволяет значительно улучшить характеристики и качество стекла.
Стеклянные реакторы и другое оборудование, производимое компанией Asahi, идеально подходит для научно-исследовательских и учебных лабораторий, фармацевтических и химических производств, а также для разработки и масштабирования новых синтетических технологий.

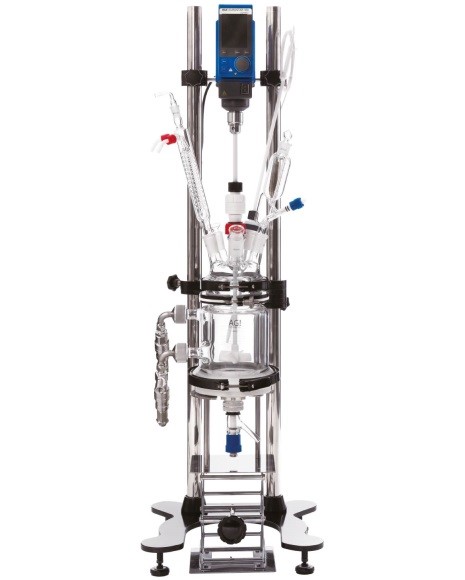

Лабораторные фильтрующие реакторы компании Asahi представляют собой высокотехнологичные реакторные установки, в которых идеальным образом сочетаются обычный реактор с рубашкой и нутч-фильтр.
Лабораторные фильтрующие реакторы очень удобно применять, когда в процессе синтеза возникает необходимость отделять твердую фазу от жидкой реакционной массы, например, при жидкостной экстракции твердых веществ, при выделении твердых продуктов синтеза, проведении гетерогенных каталитических процессов, очистке фарм. субстанций растворением. Данные фильтрующие реактора соответствуют стандартам GMP.

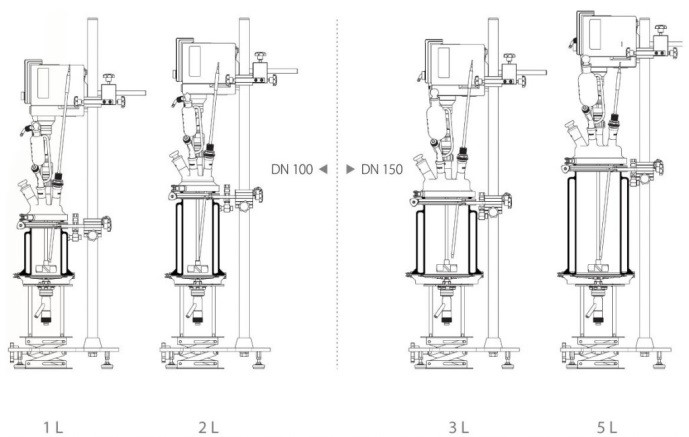

Для лабораторной практики компания Asahi предлагает реакторные установки объемом от 1 л до 5 л. Стенд с реактором достаточно компактен, и может быть легко установлен на лабораторном столе или в вытяжном шкафу. Реакционная емкость монтируется на удобном устойчивом штативе, быстро и легко закрепляется или снимается.
Днище с фильтрующей прокладкой легко крепиться к реактору с помощью быстроразъемных фланцевых соединений. Съемное фильтрующее дно может быть выполнено из таких материалов как: фторопласт, прессованное стекло, полипропилен.
Поддержание температуры в реакторной системе осуществляется при помощи циркуляционного термостата, который прокачивает теплоноситель заданной температуры через рубашку. Контроль над протеканием процессов нагревания/охлаждения реакционной массы, а также поддержание точной температуры осуществляется при помощи термодатчика, подключенного через разъем РТ 100 к термостату. Термодатчик имеет тефлоновое покрытие и может быть использован в агрессивных средах.
Стандартная комплектация лабораторных реакторных систем включает систему перемешивания, состоящую из верхнеприводной мешалки фирмы IKA (Германия) и вала, имеющего тефлоновое покрытие, 6-ти лопастной пропеллерной мешалкой.
Преимущества реакторов Asahi
В отличие от других химических реакторов представленных на рынке стеклянные реакторы компании Asahi обладают рядом существенных преимуществ:
-
Общие комплектующих лабораторных фильтрующих реакторов

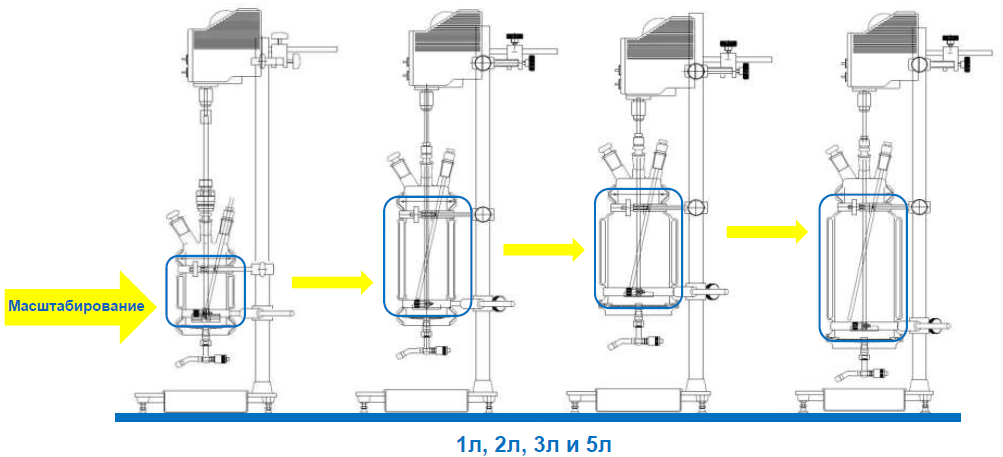

Многие составные части лабораторных фильтрующих реакторных установок, кроме реакционного сосуда, являются одинаковыми для реакторов объемом от 1 до 5 л, таким образом, крышка, донный затвор, зажимное кольцо, холодильник, фланцы для подключения теплоносителя, вал и уплотнение мешалки, а также крепежный стенд, подходят ко всем лабораторным реакторным установкам данной серии. Это позволяет проводить процессы с различными объемами веществ, заменяя не всю установку целиком, а только реакционный сосуд, что в значительной мере экономит время и снижает расходы на изменение конфигурации установки.
-

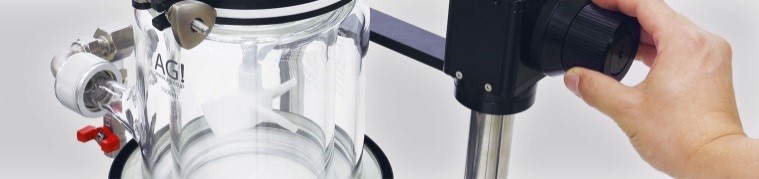

Удобство в обслуживании
Лабораторные фильтрующие реакторные установки Asahi сконструированы таким образом, чтобы промывка после синтеза, замена комплектующих, монтаж или демонтаж, не вызывали каких-либо трудностей.
-
Все компоненты реакторной установки могут быть легко демонтированы, очищены или заменены (крышка реактора, фильтрующая пластина, донный клапан, фланцевое и винтовое соединения и др.), что значительно сокращает время простоя оборудования.
 |
 |
-

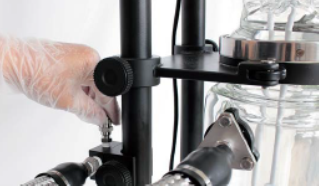

Подключение реактора к термостату осуществляется посредствам промежуточных коротких гибких шлангов, которые закрепляются на штативе, и предотвращают возникновение напряжения в стекле реактора.
 |
 |
-
Съемные детали значительно облегчают полную очистку реактора, что исключает, закупорку и образование вмятин на уплотнениях.
Стандартная комплектация лабораторных фильтрующих реакторов Asahi
Стандартная комплектация лабораторных фильтрующих реакторов объемом 1, 2, 3 и 5 л включает реактор, стенд и необходимыми комплектующими, согласно спецификации приведенной ниже.
|
Лабораторные фильтрующие реакторы |
||||
|
Сосуд с рубашкой, л |
1 |
2 |
3 |
5 |
|
Донный клапан |
L-образной формы |
|||
|
Стеклянная крышка |
DN100, с 6-ю отверстиями: 1 для вала мешалки TS 24/40, 4 - шлиф 24/40, 1 - шлиф 29/42 |
|||
|
Быстроразъемный зажим |
DN100 |
|||
|
Кольцевое уплотнение |
DN100, материал: витон |
|||
|
Металлический фланец для теплоносителя (2 шт.) |
L-тип, винтовое соединение М16 |
|||
|
Тефлоновый затвор мешалки |
TS 24/40 и стеклянный шарикоподшипник |
|||
|
Пропеллерная мешалка |
диаметр вала 10 мм |
|||
|
Гибкая муфта для соединения вала мешалки |
под вал диам. 10 мм |
|||
|
Затвор для термодатчика |
TS 24/40, материал: тефлон |
|||
|
Термодатчик |
покрытие: тефлон, диам. 8 мм, длина 660 мм |
|||
|
Пробка для загрузочного отверстия |
TS 29/42 |
|||
|
Пробка для дополнительного отверстия |
TS 24/40 |
|||
|
Холодильник Димрота |
н.ш. 24/40; в.ш. 15/25; поверхность теплообмена 0.021 м²; длина 200 мм |
Нижний шлиф 24/40; верхний шлиф 15/25; поверхность теплообмена 0.057 м²; длина 300 мм |
||
|
Капельная воронка, мл |
50 |
100 |
200 |
|
|
Отвод для холодильника |
TS 15/25 |
|||
|
Быстроразъемный зажим для днища |
DN 100 |
DN 150 |
||
|
Кольцевое уплотнение |
DN 100, материал: тефлон |
DN 150, материал: тефлон |
||
|
Фильтрующая пластина |
DN 100, материал: тефлон |
DN 150, материал: тефлон |
||
|
Фиксатор для фильтра |
DN 100, материал: тефлон |
DN 150, материал: тефлон |
||
|
Мембранный фильтр |
||||
|
Тефлоновая сетка для донного фильтра, 10 mesh |
||||
|
Тефлоновый соединитель |
||||
|
Штатив с крепежными винтами |
||||
|
Устройство для крепления гибких шлангов и слива теплоносителя |
||||
