Лабораторные реакторы 300 мл - 5 л
Производитель: Asahi Glassplant Inc. (Япония)
Компания Asahi Glassplant Inc. – признанный мировой лидер в области производства стеклянных реакторов и другого оборудования для лабораторий и производств. Компания работает на этом рынке уже более 60 лет, и разработала уникальную передовую технологию, которая позволяет значительно улучшить характеристики и качество стекла. Стеклянные реакторы и другое оборудование, производимое компанией Asahi, идеально подходит для научно-исследовательских и учебных лабораторий, фармацевтических и химических производств, а также для разработки и масштабирования новых синтетических технологий.
Общая информация
Химические лабораторные реакторы используются для получения небольших партий веществ, исследования химических реакций, отработки процесса синтеза с целью масштабирования, и могут быть использованы как в учебных, так и исследовательских целях.
Для лабораторной практики компания Asahi предлагает реакторные установки объемом от 300 мл до 5 л. Стенд с реактором достаточно компактен, и может быть легко установлен на лабораторном столе или в вытяжном шкафу. Реакционная емкость монтируется на удобном устойчивом штативе, быстро и легко закрепляется или снимается.
Поддержание температуры в реакторной системе осуществляется при помощи циркуляционного термостата, который прокачивает теплоноситель заданной температуры через рубашку. Контроль над протеканием процессов нагревания/охлаждения реакционной массы, а также поддержание точной температуры осуществляется при помощи термодатчика, подключенного через разъем РТ 100 к термостату. Термодатчик имеет тефлоновое покрытие и может быть использован в агрессивных средах.
Стандартная комплектация лабораторных реакторных систем включает систему перемешивания, состоящую из верхнеприводной мешалки фирмы IKA (Германия) и вала, имеющего тефлоновое покрытие, с 2-х лопастной якорной или 6-ти лопастной пропеллерной мешалкой.
Стандартные варианты исполнения реакционных емкостей
В зависимости от сложности процесса и решаемой задачи Компания Asahi разработала 4 стандартных варианта исполнения реакционных сосудов.
 |
Реактор с двойной (вакуумной) рубашкой и кольцевыми перегородками. Модель реактора для эффективного поддержания точного температурного контроля, вобравшая в себя многие последние достижения компании Asahi:
|
 |
Реактор с вакуумной рубашкой. Уникальные технологические особенности:
|
 |
Реактор с рубашкой и кольцевыми перегородками. Уникальные технологические особенности:
|
 |
Классический реактор с рубашкой. Традиционный химический реактор - экономичная модель от компании Asahi, в котором оптимально сочетаются стоимость и качество исполнения:
|
Главные преимущества реакторов Asahi
- Общие комплектующих лабораторных реакторных установок
 |

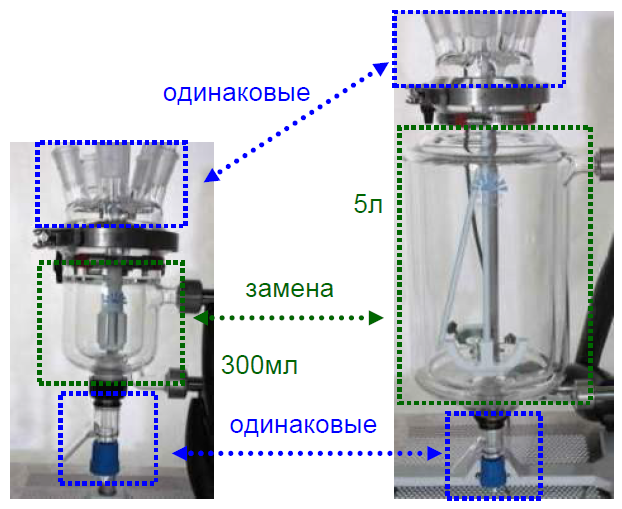

Все Составные части лабораторных реакторных установок, кроме реакционного сосуда, являются одинаковыми для реакторов объемом от 300 до 5000 мл, таким образом, крышка, донный затвор, зажимное кольцо, холодильник, фланцы для подключения теплоносителя и др. подходят ко всем лабораторным реакторным установкам данной серии. Это позволяет проводить процессы с различными объемами веществ, заменяя не всю установку целиком, а только реакционный сосуд, что в значительной мере экономит время и снижает расходы на изменение конфигурации установки. |
- Поддержание точного температурного контроля
Поддержание точной температуры и быстрое ее установление по всему объему реактора являются важнейшими параметрами при проведении любых химических процессов. С целью осуществления точного температурного контроля компания Asahi производит реакторы с кольцевыми перегородками в рубашке и с вакуумной рубашкой.
 |
Поддержание точной температуры и быстрое ее установление по всему объему реактора являются важнейшими параметрами при проведении любых химических процессов. С целью осуществления точного температурного контроля компания Asahi производит реакторы с кольцевыми перегородками в рубашке и с вакуумной рубашкой. Стеклянные кольцевые перегородки, распределяя теплоноситель равномерно по всему объему рубашки, поддерживают точное значение температуры по всей поверхности реактора, что позволяет термодатчикам работать максимально эффективно при быстром охлаждении/нагреве реакционной массы. |

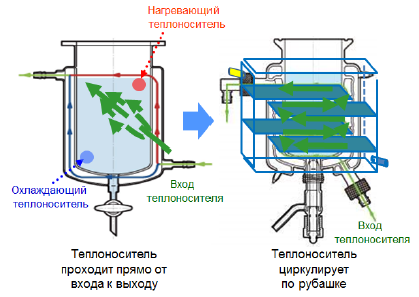

В классическом реакторе с рубашкой при нагревании/охлаждении создается зона перегрева в верхней части реактора и застойная переохлажденная зона в нижней части. Эти эффекты возникают из-за того, что теплоноситель проходит напрямую от входа в рубашку к выходу.
В реакторе Asahi с кольцевыми перегородками теплоноситель вынужден циркулировать по спирали от входа в рубашку к выходу и тем самым осуществлять максимально эффективную теплопередачу по всей поверхности теплообмена, не создавая зон перегрева или переохлаждения. При этом, регулирование и поддержание температуры процесса осуществляется максимально эффективно с меньшими затратами.
Только компания Asahi предлагает эту новую уникальную технологию.
- Вакуумная рубашка

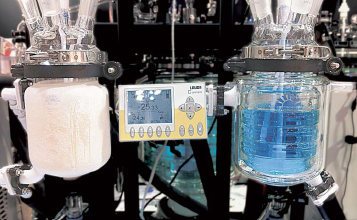

Вакуумная рубашка практически исключает любой теплообмен между внешней поверхностью реакционного сосуда и окружающей средой, максимально сохраняя тепловую энергию, переданную извне, что позволяет потреблять гораздо меньшее количество энергии оборудованию подающему теплоноситель.
 |
Даже при температурах выше 150 или ниже -50°С, реактору с вакуумной рубашкой не требуются дополнительные теплоизолирующие материалы. Также вакуумная рубашка предотвращает образование измороси и наледи на поверхности реактора при проведении реакций при низких температурах. Следовательно, за процессом всегда можно следить визуально, и своевременно реагировать на любые нежелательные изменения в ходе синтеза. |
- Удобство в обслуживании и ремонте
Лабораторные реакторные установки Asahi сконструированы таким образом, чтобы промывка после синтеза, замена комплектующих, монтаж или демонтаж, не вызывали каких-либо трудностей.
-
Все компоненты реакторной установки могут быть легко демонтированы, очищены или заменены (крышка реактора, донный затвор, фланцевое и винтовое соединения и др.), что значительно сокращает время простоя оборудования.
-

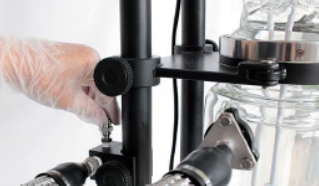

Подключение реактора к термостату осуществляется посредствам промежуточных коротких гибких шлангов, которые закрепляются на штативе, и предотвращают возникновение напряжения в стекле реактора.
|
|
|
-
Съемные детали значительно облегчают полную очистку реактора, что исключает, закупорку и образование вмятин на уплотнениях.

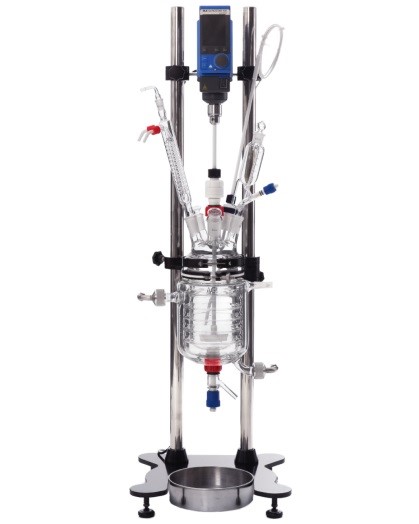

Стандартная комплектация лабораторных реакторов Asahi
Стандартная комплектация лабораторных реакторов от 300 мл до 5 л включает реактор и стенд-штатив с необходимыми комплектующими, согласно спецификации приведенной ниже.
Реакционный сосуд в зависимости от потребностей клиента и особенностей процесса выбирается из 4 вариантов исполнения:
- с вакуумной рубашкой и кольцевыми перегородками;
- с рубашкой и кольцевыми перегородками;
- с вакуумной рубашкой без кольцевых перегородок;
- с рубашкой.

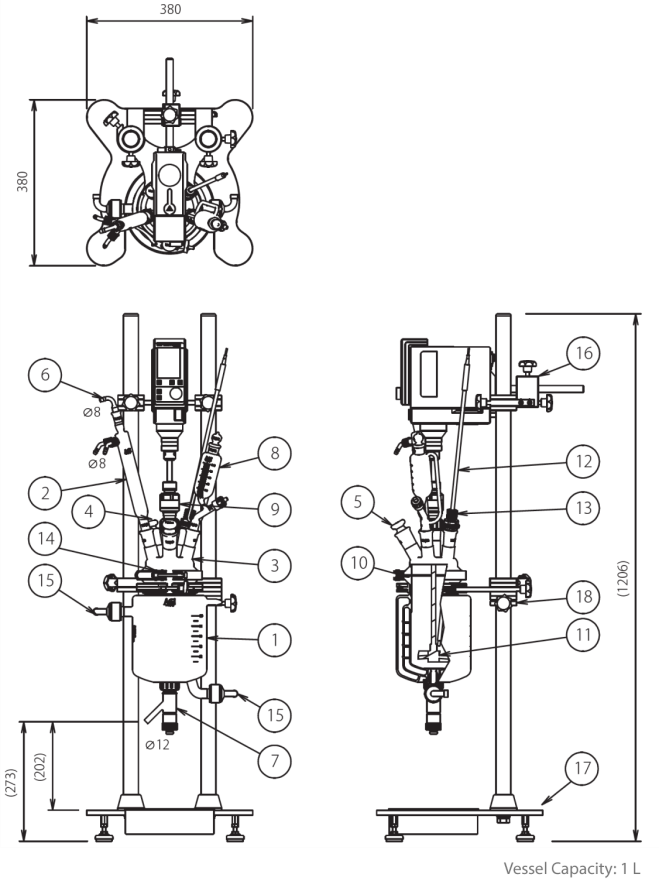

1. Сосуд, DN 100 (от 300 мл до 2 л), DN 150 (3 л, 5 л)
2. Холодильник Димрота, TS24 / 40, TS15 / 25
3. Стеклянная крышка, DN 100 (от 300 мл до 2 л), DN 150 (3 л, 5 л)
6 портов (SQG29 / 42 x1, TS24 / 40 x4, TS29 / 42 x1)
4. Пробка дополнительного отверстия, TS24 / 40
5. Пробка рабочего отверстия, TS29 / 42
6. Отвод воздушного клапана, TS15 / 25
7. Донный затвор, SQG-29/42 *
8. Капельная воронка с пробкой, градуированная, TS24 / 40
9. Направляющая мешалки из ПТФЭ, SQG29/42, наружный диаметр вала: 10 мм
10. Кольцевое уплотнение/ FKM
11. Вал мешалки из ПТФЭ, внешний диаметр вала: 10 мм
12. Зонд датчика температуры, OD: 8 мм, L: 660 мм
13. Держатель датчика температуры, PTFE, TS24 / 40, Внешний диаметр датчика: 8 мм
14. Быстроразъемный зажим, DN 100 (от 300 мл до 2 л), DN 150 (3 л, 5 л)
15. Металлический адаптер для HTF, винтовая муфта, M16
16. Крепеж двигателя мешалки
17. Опорная конструкция
18. Крепежные винты
* Все уплотнительные кольца являются расходными материалами
