Фильтрующие реакторы 5 - 20 л
Производитель: Asahi Glassplant Inc. (Япония)
Пилотные фильтрующие реакторы компании Asahi представляют собой высокотехнологичные реакторные установки, в которых идеальным образом сочетаются обычный реактор с рубашкой и нутч-фильтр.
Данную конфигурацию химических реакторов очень удобно применять, когда в процессе синтеза возникает необходимость отделять твердую фазу от жидкой реакционной массы, например, при жидкостной экстракции твердых веществ, при выделении твердых продуктов синтеза, проведении гетерогенных каталитических процессов, очистке фарм. субстанций растворением. Данные фильтрующие реактора соответствуют стандартам GMP.
Компания Asahi предлагает пилотные фильтрующие стеклянные реакторные установки объемом 5, 10 и 20 л.
 |

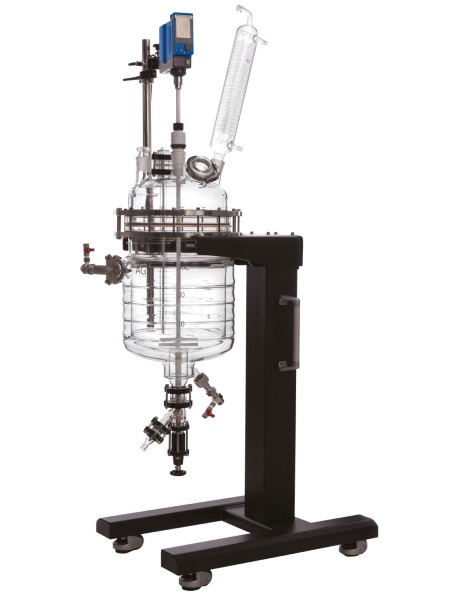

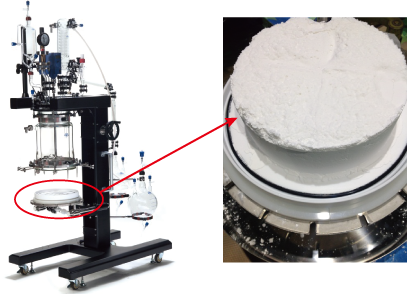

Стенд с реактором достаточно компактен, и монтируется на подвижной колесной раме, для удобной работы и обслуживания стенд снабжен ручным лифтом для подъема и опускания реактора. Съемное фильтрующее дно может быть выполнено из таких материалов как: фторопласт, прессованное стекло, полипропилен. Днище с фильтрующей прокладкой легко крепиться к реактору с помощью быстроразъемных фланцевых соединений. |
На крышке установлены дифманометр, термопара, капельная воронка с противодавлением, предохранительный клапан и спиральный обратный холодильник, соединенный с емкостью для сбора конденсата, что позволяет проводить в данном реакторе отгонку растворителей. Также на стенде закрепляется сборная емкость для фильтрата.
Поддержание температуры в реакторной системе осуществляется при помощи циркуляционного термостата, который прокачивает теплоноситель заданной температуры через рубашку. Контроль за протеканием процессов нагревания/охлаждения реакционной массы, а также поддержание точной температуры осуществляется при помощи термодатчика, который подключается через разъем РТ 100 к термостату. Термодатчик имеет тефлоновое.
Стандартная комплектация пилотных стеклянных реакторных установок включает систему перемешивания, состоящую из верхнеприводной мешалки фирмы IKA (Германия) и вала, имеющего тефлоновое покрытие с 4-х лопастной пропеллерной мешалкой. Крепление крышки к реакционной емкости осуществляется быстро разъемным фланцевых соединением.
Стандартная комплектация пилотных фильтрующих реакторов Asahi
Стандартная комплектация пилотных фильтрующих реакторов объемом 5, 10 и 20 л включает реактор и мобильный стенд с подъемным и необходимыми комплектующими, согласно спецификации приведенной ниже.

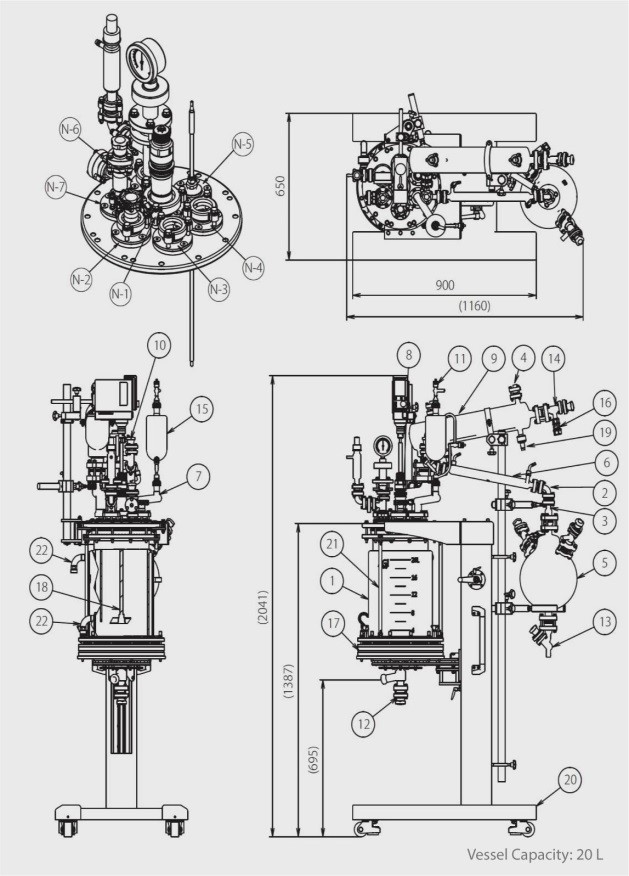

1. Корпус из стекла с полной оболочкой,
DN 200 (10 Л) / DN 250 (20 Л) / DN 300 (30 л)
2. Адаптер для изгиба (80°)
3. Редуктор
4. Карман для термометра
5. Приемник
6. Охладитель
7. Адаптер (SQG 24/40)
8. Адаптер (40 А, 50 А)
9. Конденсатор с разделителем потока
10. Прямой клапан, Тип L
11. Клапан без смазки (SQG 24/40)
12. Донный сливной клапан
13. Сливной клапан (PVD 25, диаметр фланца 20)
14. Вакуумный выпускной клапан (PVH 25, диаметр фланца 19)
15. Капельная Воронка
16. Фиттинги
17. Фильтрующая часть, PTFE,
DN 250 (10 Л) / DN 300 (20 Л) / DN 350 (30 л)
18. Вал мешалки из ПТФЭ, Диаметр вала: 16 мм
19. Адаптер для HTF, 15 А
20. Опорная Конструкция
21. Оригинальный Комплект Фланцев
22. Металлический адаптер для HTF, Винтовая муфта, M30
Порт N-1 для направляющей мешалки из ПТФЭ
Отверстие для переходников N-2
Порт N-3 для капельной воронки
Порт N-4 для конденсатора
Датчик N-5 Pt100 с держателем
Составной Манометр N-6, Предохранительный Клапан
Порт для подачи газа N-7 (Rc 3/8)
* Порты на крышке: 7 портов (10 Л, 20 Л), 8 портов (30 л)
* 8 портов включают запасной порт
* Все уплотнительные кольца являются расходуемыми материалами
|
Пилотный фильтрующий реактор |
||||
|
Объем сосуда: |
5 |
10 |
20 |
|
|
Горловина |
DN200 |
DN200 |
DN200 |
|
|
Поверхность теплообмена, м2 |
0.1 |
0.2 |
0.34 |
|
|
Донный вентиль |
L-типа, материал вала: тефлон |
|||
|
Обратный холодильник |
DN40, поверхность теплообмена 0.2 м² |
|||
|
Предохранительный клапан |
DN15 |
|||
|
Объемом ресивера (сборник), л |
5х2 шт. |
5 и 10 |
5 и 20 |
|
|
Стеклянные комплектующие, компл. |
холодильник ресивера, донный вентиль ресивера, прямой вентиль, воздушный клапан, обвязка реактора, изогнутая трубка, Т-образная трубка, гильза термометра, стеклянные трубки, капельная воронка, воздушный безмасляный вентиль |
|||
|
Штатив с крепежными винтами |
1250х650х2000 (мм) |
|||
|
Плоская крышка реактора |
PC-200 |
PC-250 |
||
|
Вал мешалки |
Ø16 мм, материал вала: тефлон |
|||
|
Тефлоновый затвор мешалки |
TS45/50 и стеклянный шарикоподшипник |
|||
|
Кольцевое уплотнение для крышки |
DN200, материал: тефлон |
|||
|
Дифманометр |
РК-5 |
|||
|
Комплект фильтрующих пластин |
F-250 |
F-300 |
||
|
Комплект крепежных деталей для крышки и днища |
DN200, DN250 |
DN250, DN300 |
||
|
Фланцевые соединения и уплотнения |
фланцы DN15, DN25, DN40; прокладки для фланцев DN15, DN25, DN40; уплотнения (тефлон) для фланцев DN15, DN25, DN40; фиксатор; быстроразъмный зажим; центрирующее кольцо; болты и гайки. |
|||
|
Адаптеры для подключения теплоносителя |
||||
