Стеклянные реакторы объемом 10 - 50 л
Производитель: Asahi Glassplant Inc. (Япония)
Компания Asahi Glassplant Inc. – признанный мировой лидер в области производства стеклянных реакторов и другого оборудования для лабораторий и производств. Компания работает на этом рынке уже более 60 лет, и разработала уникальную передовую технологию, которая позволяет значительно улучшить характеристики и качество стекла.
Стеклянные реакторы и другое оборудование, производимое компанией Asahi, идеально подходит для научно-исследовательских и учебных лабораторий, фармацевтических и химических производств, а также для разработки и масштабирования новых синтетических технологий.
Общая информация
Стеклянные пилотные реакторы находят широкое применение в химической и фармацевтической отраслях промышленности, а также в лабораториях и на небольших производствах различных химических веществ. Пилотные реакторы используются для масштабирования процесса синтеза с целью его переноса на производственные мощности, отработка процессов синтеза в условиях приближенных к производственным, а также для получения партий фарм. субстанций в полупромышленном масштабе. Все реакторные установки соответствуют стандартам GMP.

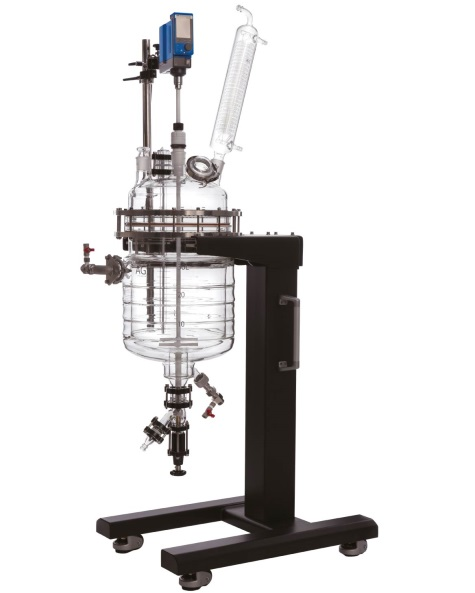

Компания Asahi предлагает пилотные стеклянные реакторные установки объемом от 10 до 50 л. Стенд с реактором достаточно компактен, и монтируется на подвижной колесной раме для удобного обслуживания. Реакционная емкость быстро и легко закрепляется или снимается.
Поддержание температуры в реакторной системе осуществляется при помощи циркуляционного термостата, который прокачивает теплоноситель заданной температуры через рубашку. Контроль за протеканием процессов нагревания/охлаждения реакционной массы, а также поддержание точной температуры осуществляется при помощи термодатчика, который вставляется в специальный термокарман и подключается через разъем РТ 100 к термостату. Термодатчик имеет тефлоновое.
Стандартная комплектация пилотных стеклянных реакторных установок включает систему перемешивания, состоящую из верхнеприводной мешалки фирмы IKA (Германия) и вала, имеющего тефлоновое покрытие, с 2-х ярусной 4-х лопастной пропеллерной или якорной мешалкой. Крепление крышки к реакционной емкости осуществляется быстро разъемным фланцевым соединением.
Стандартные варианты исполнения реакционных емкостей для пилотных реакторов
В зависимости от сложности процесса и решаемой задачи Компания Asahi разработала 3 стандартных варианта исполнения реакционных сосудов для пилотных реакторных установок.
Реактор с двойной (вакуумной) рубашкой и кольцевыми перегородками. Модель реактора для эффективного поддержания точного температурного контроля, вобравшая в себя многие последние достижения компании Asahi:
|
|
Реактор с рубашкой и кольцевыми перегородками. Уникальные технологические особенности:
|
|
Классический реактор с рубашкой. Традиционный химический реактор - экономичная модель от компании Asahi, в котором оптимально сочетаются стоимость и качество исполнения:
|
Преимущества Пилотных стеклянных реакторов Asahi
- Применение технологии точного температурного контроля
Поддержание точной температуры и быстрое ее установление по всему объему реактора являются важнейшими параметрами при проведении любых химических процессов. С целью осуществления точного температурного контроля компания Asahi производит реакторы с кольцевыми перегородками в рубашке и с вакуумной рубашкой.
Стеклянные перегородки:
|

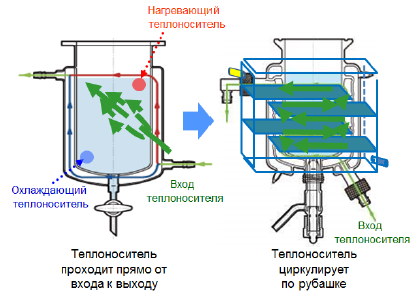

В реакторе Asahi с кольцевыми перегородками теплоноситель вынужден циркулировать по спирали от входа в рубашку к выходу и тем самым осуществлять максимально эффективную теплопередачу по всей поверхности теплообмена, не создавая зон перегрева или переохлаждения.
Благодаря наличию кольцевых перегородок поддержание и регулирование температуры процесса осуществляются с меньшими затратами времени и энергии, что особенно актуально для реакторных установок большого объема (от 10 л и более).

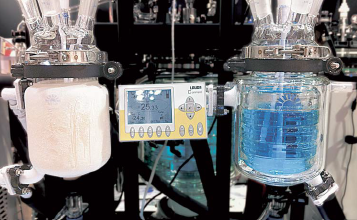

Вакуумная рубашка:
|
- Удобство в обслуживании и ремонте
Пилотные стеклянные реакторные установки Asahi сконструированы таким образом, чтобы промывка после синтеза, замена комплектующих, монтаж или демонтаж, не вызывали каких-либо трудностей:
-
все компоненты реакторной установки могут быть легко демонтированы, очищены или заменены (крышка реактора, донный затвор, фланцевое и винтовое соединения и др.), что значительно сокращает время простоя оборудования;
-
съемные детали значительно облегчают полную очистку реактора, что исключает, закупорку и образование вмятин на уплотнениях.
Стандартная комплектация пилотных реакторов Asahi
Стандартная комплектация пилотных реакторов объемом от 10 до 50 л включает реактор и мобильный стенд-штатив с необходимыми комплектующими, согласно спецификации приведенной ниже.
Реакционный сосуд в зависимости от потребностей клиента и особенностей процесса выбирается из 3 вариантов исполнения:
- с вакуумной рубашкой и кольцевыми перегородками;
- с рубашкой и кольцевыми перегородками;
- с рубашкой.

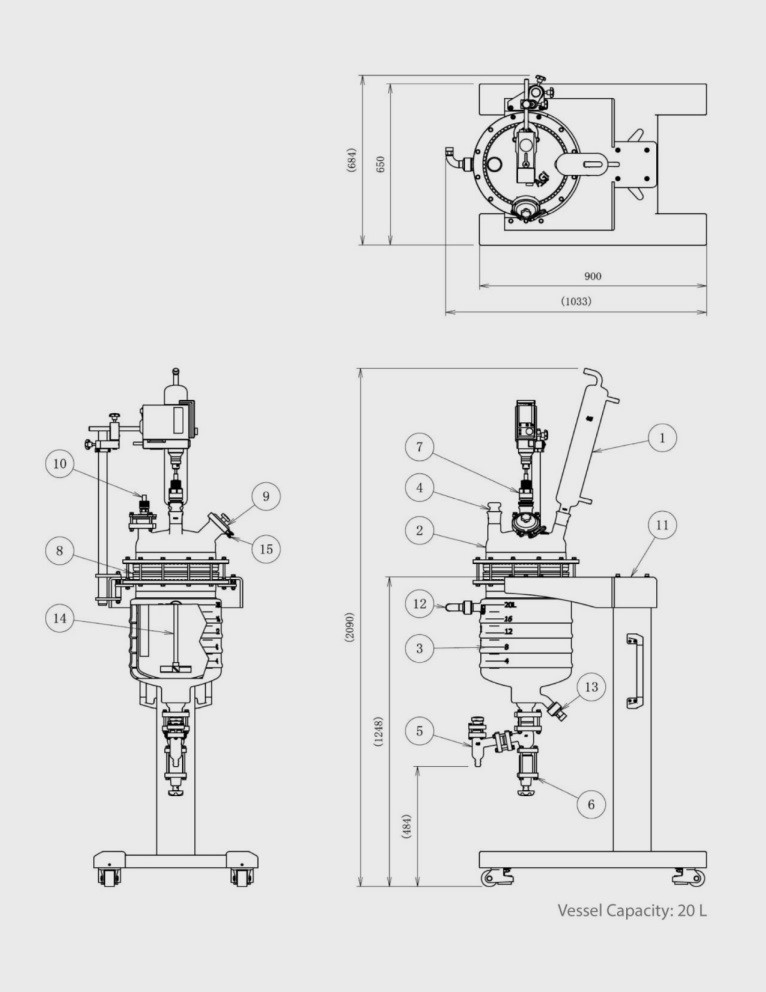

1. Конденсатор
2. Крышка сосуда, 5 портов
3. Сосуд
4. Пробка доп. отверстия, TS 45/50
5. Сливной клапан (ПВД 25, ф20)
6. Промывочный Клапан
7. Направляющая мешалки из ПТФЭ, TS 45/50
8. Прокладка из ПТФЭ с уплотнительным кольцом*
9. Колпачок из ПТФЭ для ручного отверстия, DN 60
10. Датчик PT100 с держателем
11. Опорная Конструкция
12. Металлический адаптер для HTF, M30
13. Металлический адаптер для HTF, M30
14. Вал мешалки из ПТФЭ, Диаметр вала: 16 мм
15. Быстроразъемный зажим, DN 60
*Двигатель верхней мешалки не входит в комплект поставки
*Все уплотнительные кольца являются расходуемыми материалами
