Реактор для работы под давлением в щелочной среде
Реактор 4534 объемом 1,9 л производства компании Parr Instrument был разработан специально для проведения гидрометаллургических процессов в среде сильных щелочей. Реактор и все комплектующие, которые соприкасаются с реакционной средой, выполненны из циркония, так как это единственный металл устойчивый к действию сильных щелочей. Диафрагма манометра и диск предохранительной разрывной мембраны сделаны из тантала.
 |
 |

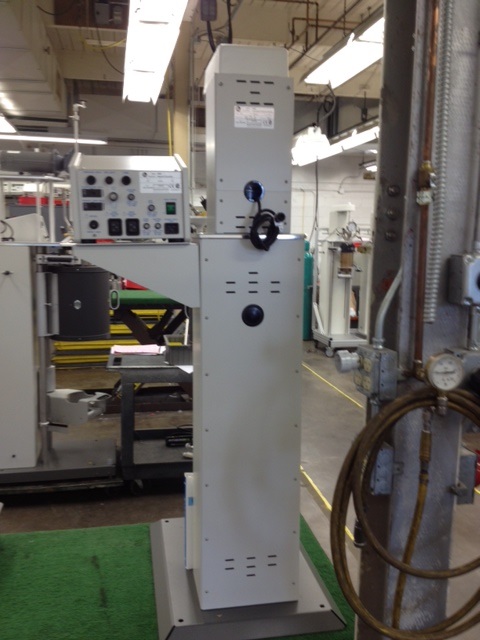

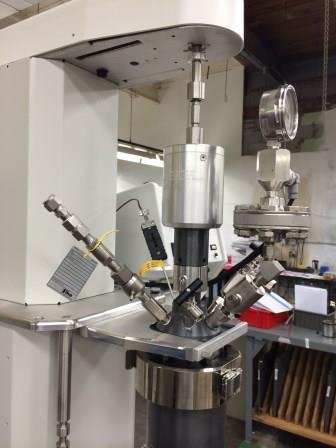

Реактор расчитан на максимальное рабочее давление 70 бар и температуру 300°С. Реактор смонтирован на напольном стенде, для удобства крышка реактора зафиксирована на стенде, а реакционный сосуд опускается и подымается с помощью ручного лифта-подставки. Крышка реактора оборудована вентелем для ввода газа, погружной трубкой, которая соединена с вентилем для отбора жидких проб, разрывной мембраной из тантала, манометром с диафрагмой из тантала, охлаждающим контуром, вентилем сброса довления (отвода газа), выполненного из титана, и термопарой типа J в термокармане.
Реактор оборудован двухуровневой четырехлопастной пропеллерной мешалкой, соединенной с магнитным приводом с крутящим моментом 660 Н*см для работы в особо вязких средах. Привод мешалки снабжен вариатором скорости перемешивания в диапазоне от 0 до 600 об/мин и имеет мощность 0,5 л.с.
Для установки и мониторинга параметров процесса используется ПИД-контроллер, подключенный к датчику давления, термопаре, магнитному приводу и нагревателю. В свою очередь контроллер соединен специальным кабелем с управляющей станцией (ПК), которая позволяет с помощью специального программного обеспечения устанавливать, контролироваить и вести запись параметров процесса в режиме реального времени.
