Горизонтальные реакторы для синтеза биотоплива
Производитель: Parr Instrument (США)
Перемешивание биомассы непросто осуществить в вертикальном реакторе. Компания Parr Instrument Company создала линейку реакторов, функционирующих в горизонтальном положении.
Горизонтальные реакторы дают возможность исследователям смешивать биологическое исходное сырье и другие целлюлозные материалы, такие как:
- солому
- кукурузную ботву
- сахарный тростник
- траву
- растения
- древесное волокно
- щепки
- различные волокна
В горизонтальном положении масса, находящаяся внутри переворачивается намного проще, чем если пытаться перемешать ее в стандартном вертикальном исполнении. Такие специальные реакторы закрепляются вертикально при загрузке, и затем аккуратно переводятся в горизонтальное положение для перемешивания.
 |
Литровый реактор, изображенный слева, может быть установлен вертикально при загрузке или горизонтально для осуществления перемешивания. Такой реактор при необходимости может укомплектован сверхмощным мотором и двухуровневой якорной мешалкой. Другая дополнительная опция – возможность поворота реактора вверх дном для выгрузки материала. Контроллер 4848 отслеживает давление в системе, а также контролирует температуру в системе и скорость перемешивания. Для нагревания используется гибкий электрический нагреватель, максимальная температура может достигать 350°С. Максимальное рабочее давление в этой системе составляет 1900 psi. |
 |

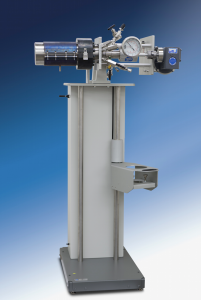

Эти реакторы разрабатывались для использования их как в горизонтальном, так и вертикальном положении. Все три реактора, показанные на рисунках слева, обладают такой способностью. Реакционная система высокого давления 4578, показанная на центральном рисунке, представляет из себя реактор объемом 1,8 литра с фиксированной крышкой, смонтированный на напольном стенде с максимальной рабочей температурой 500°С и максимальным давления 5000 psi. |
 |

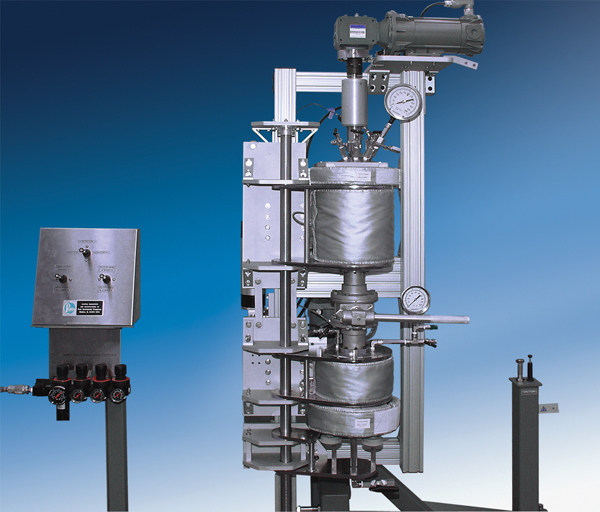

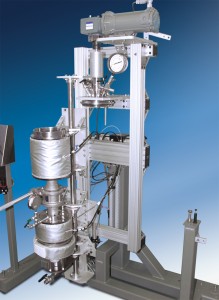

Возможность функционирования в горизонтальном положении также существует и у реакторной системы большой емкости. Реактор, показанный слева, имеет объем 18,75 л и используется для горизонтального перемешивания. Пневматический блок управления способен развернуть систему вертикально так, чтобы можно было открыть донный дренажный клапан. Продукт фильтруется и собирается в обогреваемую емкость, расположенную ниже, для отбора образцов. Эта система используется для производства синтетических материалов из биомассы как альтернатива процессу, основанному на использовании нефти. |
