Измерительный блок

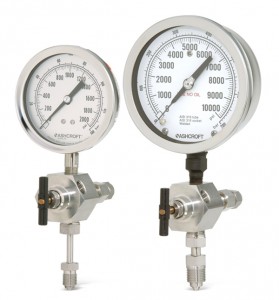

Измерительный блок компании Parr совмещает функции:
- Впускного/выпускного клапанов
- Манометра
- Предохранительной разрывной мембраны
в компактной установке, которая может быть прикреплена к крышке любого реактора малого объема с ограниченной площадью крышки с помощью соединительной трубки. В блоке находится резьбовое гнездо для соединения с рукавом высокого давления или трубки с помощью конусообразного соединения типа «А». Конусообразные фитинги также используются на толстостенной трубке, которая соединяет блок с автоклавом. Клапан в данном узле контролирует расход газа, поступающего в аппарат, а манометр отображает давление в сосуде при закрытом клапане. В блоке установлена предохранительная разрывная мембрана в сочетании с манометром высоких давлений.
Варианты исполнения
Измерительный блок выполняется в двух типах, которые отличаются только размером круговой шкалы манометра и размером трубного соединения с автоклавом. Малый измерительный блок серии 4316 обычно включает манометр с круговой шкалой 3 ½ дюйма и соединительную трубку длиной
Измерительный блок серии 4317 имеет манометр со шкалой размером 4 ½ дюйма и конусообразное соединение типа «В» для трубного соединения длиной
Измерительный блок, соединительная трубка и манометр во всех узлах обычно изготавливаются из нержавеющей стали 316L, они также могут быть изготовлены из сплава 400 по специальному заказу. По индивидуальному заказу могут поставляться соединительные трубки большей длины.
Совместимое оборудование:
- Серия 4600. Объем 1 и 2 л, до 200 бар и 350 °С
- Серия 4625. Объем 600 мл и 1200 мл, до 350 бар и 350 °С
- Серия 4650. Объем 250-1000 мл, до 410 бар и 600 °С
- Серия 4660. Объем 3.8 л и 7.6 л, до 130 бар и 350 °С
- Серия 4670. Объем 3.8 л и 5.7 л, до 200 бар и 600 °С
- Серия 4675. Объем 10 л и 18.5 л, до 130 бар и 350 °С
- Серия 4680. Объем 1 л и 1.8 л, до 410 бар и 600 °С
- Серия 4700. Объем 22 мл и 45 мл, до 115 бар и 300 °С
- Серия 4740. Объем 25 мл и 75 мл, до 585 бар и 540 °С
- Серия 4750. Объем 125 мл и 200 мл, до 200 бар и 350 °С
- Серия 4760. Объем 100-600 мл, до 200 бар и 500 °С
- Серия 4790. Объем 25-100 мл, до 345 бар и 500 °С
