Клапаны и фитинги
Компания Parr поставляет широкий спектр клапанов и фитингов для реакторов с мешалками и реакторов высокого давления.
К ним относятся:
- Донные выпускные клапаны
- Контрольные клапаны для баллонов со сжатым газом
- Клапаны сброса давления
- Предохранительные клапаны
Компания Parr также предлагает следующие клапаны и фитинги:
- Игольчатые клапаны, имеющие трубную резьбу или трубное соединение
- Регулирующие клапаны, имеющие трубную резьбу или трубное соединение
- Шаровые клапаны, имеющие трубную резьбу или трубное соединение
- Клапаны высокого давления
- Клапаны для эксплуатации в жестких условиях
- Удаленные клапаны управления
- Трубные соединители
- Муфты
- Заглушки
- Штуцеры
Донные выпускные клапаны
Донные выпускные клапаны подходят для большинства реакторов Parr. Эти клапаны особенно полезны для тех, кто работает с полимерами или другими материалами, которые должны выгружаться из реактора в горячем виде, пока они не затвердели. Эти клапаны также используются в реакторах объемом 1 галлон и более, которые слишком велики для подъема и выгрузки продукта. Донные клапаны редко устанавливаются на микро- и мини-реакторы, которые имеют небольшие объемы и малый вес.
Стандартным донным клапаном считается выдвижной шпиндель, расположенный во внутренней нижней части реактора таким образом, что между днищем реактора и запорной точкой клапана нет мертвых зон. В полностью открытом положении шпиндель полностью втягивается, чтобы открыть тем самым свободный проход для выгрузки материалов из реактора.
Когда клапан закрывается, любой материал, находящийся в проходе, вталкивается в реактор шпинделем. Клапаны, имеющие условный проход диаметром 3/8 дюйма, подходят для реакторов объемом от 1000 мл до 2 галлонов. Клапаны ¼ дюйма предназначены для реакторов до 600 мл. При необходимости возможен заказ клапанов большего диаметра, рассчитанных на большее давление.
Донные клапаны полностью выдерживают рабочие давления и температуры реакторов, в которых они установлены. Они могут быть выполнены почти из любых имеющихся конструкционных материалов компании Parr. Для больших реакторов доступно изготовление клапанов с пневматическим приводом. Пользователи также могут заказать реактор с конусовидным днищем, облегчающим слив через имеющийся донный клапан.
Донный клапан можно установить не во все реакторы Parr, т.к. клапан выходит на 8 дюймов за габаритный размер сосуда, существует необходимость приподнять весь реактор на эту величину для размещения клапана. Данное решение предполагает увеличение высоты модели, что является неудобным для работы. Таблицы спецификаций для каждой модели показывают те реакторы, в которых слив может быть легко установлен, реакторы, в которые нельзя установить донный клапан, и те реакторы, которые требуют модификации нагревателя и опоры для размещения донного клапана.
Игольчатые клапаны и шаровые краны
Игольчатые клапаны и шаровые краны также могут быть установлены в реакторах в качестве донных клапанов. Игольчатые клапаны обычно используются в реакторах малого объема. Шаровые краны имеют больший проход, однако, как правило, они имеют ограничения по температуре и давлению, а кроме того образуют большую мертвую зону между дном реактора и местом установки клапана.
Ручные клапаны для баллонов со сжатым газом
Клапаны с соединительными муфтами для баллонов со сжатым газом изготавливаются из нержавеющей стали для агрессивных газов и из никелированной латуни для неагрессивных газов. Латунный клапан имеет манометр диаметром 2-2/1″, который показывает давление в баллоне. Оба типа клапанов имеют внутреннюю трубную резьбу 1/4″, которая подходит для любых шлангов высокого давления или газовых установок. Эти клапаны не регулируют давление газа на входе. При специальном заказе доступны регуляторы давления.

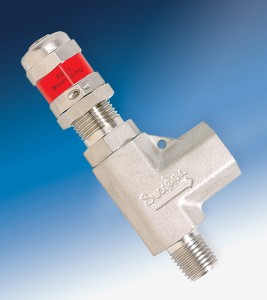

Предохранительные клапаны (клапаны для сброса давления)
Пружинные предохранительные клапаны следует рассматривать в качестве дополнения к системе, они не заменяют предохранительную разрывную мембрану, которая является основным средством защиты реактора и оператора в случае возникновения критического давления. Пружинные предохранительные клапаны включаются в систему для следующих функций:
- Сброс давления близкого к максимальному рабочему давлению
- Повторное герметичное закупоривание после сброса избыточного давления
- Защита компонентов низкого давления от давлений, которые ниже давления разрыва мембраны.
Перечисленные ниже предохранительные клапаны могут быть установлены на любой реактор компании Parr. Клапаны изготавливаются из нержавеющей стали и имеют фторкаучуковые уплотнительные кольца. Возможно изготовление других клапанов и уплотнительных колец по индивидуальному заказу.

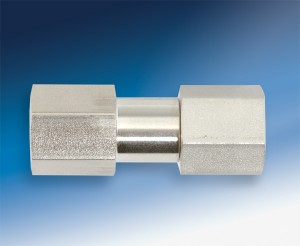

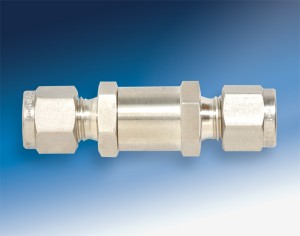

Обратные клапаны
Так как газы и жидкости подаются в реактор под давлением, давление подачи должно быть выше давления в реакторе для предотвращения обратного движения потока в систему подачи. Установка обратного клапана в линию подачи защищает ее от изменения направления потока. При наличии обратного клапана на линии в случае низкого давление в линии подачи или когда давление в реакторе становится выше давления подачи, обратный клапан закрывается. Такая защита особенно важна в реакторах с мешалкой, куда газ поступает через погружную трубку. При наличии жидкости в реакторе любое избыточное давление вытеснит жидкость в газовый баллон либо в систему подачи газа. Также пользователю предлагаются описанные ниже тарельчатые обратные клапаны. Нормальное давление открытия данных клапанов составляет 10 psi и может достигать максимального рабочего давления 3000 psi. Обратные клапаны с другими параметрами могут быть поставлены по специальному заказу.
Совместимое оборудование:
- Серия 4520. Объем 1 л и 2 л, до 200 бар и 350 °С (настольные)
- Серия 4530. Объем 1 л и 2 л, до 200 бар и 350 °С (напольные)
- Серия 4540. Объем 600-1200 мл, до 345 бар и 350 °С
- Серия 4550. Объем 3.75 л и 7.5 л, до 131 бар и 350 °С
- Серия 4555. Объем 10 л и 18.75 л, до 131 бар и 350 °С
- Серия 4560. Объем 100-600 мл, до 200 бар и 500 °С
- Серия 4580. Объем 3.75 л и 5.5 л, до 200 бар и 500 °С
- Серия 4590. Объем 25-100 мл, до 345 бар и 350 °С
- Серия 4600. Объем 1 и 2 л, до 200 бар и 350 °С
- Серия 4625. Объем 600 мл и 1200 мл, до 350 бар и 350 °С
- Серия 4650. Объем 250-1000 мл, до 410 бар и 600 °С
- Серия 4660. Объем 3.8 л и 7.6 л, до 130 бар и 350 °С
- Серия 4670. Объем 3.8 л и 5.7 л, до 200 бар и 600 °С
- Серия 4675. Объем 10 л и 18.5 л, до 130 бар и 350 °С
- Серия 4680. Объем 1 л и 1.8 л, до 410 бар и 600 °С
- Серия 4700. Объем 22 мл и 45 мл, до 115 бар и 300 °С
- Серия 4740. Объем 25 мл и 75 мл, до 585 бар и 540 °С
- Серия 4750. Объем 125 мл и 200 мл, до 200 бар и 350 °С
- Серия 4760. Объем 100-600 мл, до 200 бар и 500 °С
- Серия 4790. Объем 25-100 мл, до 345 бар и 500 °С
- Серия 5500. Объем 25-600 мл, до 200 бар и 350 °С
