Корзина для катализатора
Корзины для катализатора используются для предохранения катализатора, нанесенного на носитель, от разрушения или каких-либо других изменений, вызванных воздействием лопастей мешалки. Они могут быть установлены на реактора объемами от 30 до 2000 мл. Возможны два взаимозаменяемых варианта исполнения. Чтобы обеспечить свободное пространство в реакторе для корзин требуется установка специальных крышек, внутреннего охлаждающего змеевика, капсулы для термометра и погружной трубки.

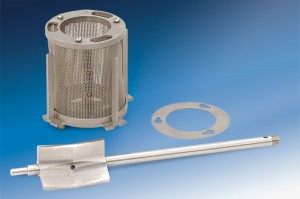

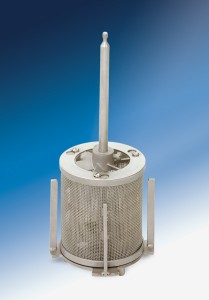

Статическая корзина
В статической конструкции корзина, удерживающая катализатор, остается неподвижной, в то время как лопасти мешалки и перегородки на внешней стороне корзины направляют поток взаимодействующих веществ на поверхность содержащегося в ней катализатора. Уникальная газозахватывающая турбинная мешалка обеспечивает равномерный поток кА газа, так и жидкости по неподвижным слоям катализатора внутри кольцеобразной корзины. Дизайнерское решение для подобных корзин компании Parr включает жесткую опору нижней части, которая делает возможной высокую скорость перемешивания без чрезмерной вибрации. Процессы охлаждения, измерения внутренней температуры, отбора образцов газа и жидкости производятся в обычном порядке, корзинка для катализатора не оказывает на них воздействие.

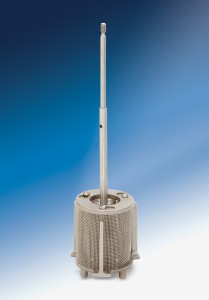

Динамическая корзина
Во вращающейся конструкции катализатор удерживается в сетчатой корзинке кольцеобразной формы, которая крепится к приводу мешалки вместо перемешивающего вала. Вращающаяся корзина сама служит лопастью, перемешивающей взаимодействующие вещества. Установленные перегородки и коаксиальные лопасти гарантируют хорошую циркуляцию потока по поверхности содержащегося в корзине катализатора. Динамическая конструкция предназначена для реакторов объемом 1000, 1800 и 2000 мл. Реактора в которых используется динамическая конструкция, должны быть оснащены мотором мощностью не менее ¼ лошадиной силы, гарантирующим достаточный крутящий момент и скорость перемешивания для надежного функционирования. Динамическая и статическая конструкции являются взаимозаменяемыми для реакторов
Совместимое оборудование:
- Серия 4520. Объем 1 л и 2 л, до 200 бар и 350 °С (настольные)
- Серия 4530. Объем 1 л и 2 л, до 200 бар и 350 °С (напольные)
- Серия 4540. Объем 600-1200 мл, до 345 бар и 350 °С
- Серия 4550. Объем 3.75 л и 7.5 л, до 131 бар и 350 °С
- Серия 4555. Объем 10 л и 18.75 л, до 131 бар и 350 °С
- Серия 4560. Объем 100-600 мл, до 200 бар и 500 °С
- Серия 4580. Объем 3.75 л и 5.5 л, до 200 бар и 500 °С
- Серия 4590. Объем 25-100 мл, до 345 бар и 350 °С
- Серия 5500. Объем 25-600 мл, до 200 бар и 350 °С
