Нагреватели.
Компания Parr проектирует стандартные электрические нагреватели для всех своих реакторов. Другие типы нагревателей используются для обогрева реакторов, изготовленных по индивидуальному заказу, и наилучшим образом отвечают эксплуатационным потребностям, тепловой нагрузке и предполагаемым рабочим температурам. Типы стандартных нагревателей и их номинальная мощность для каждой модели реакторов сведены в таблицы спецификаций реакторов. Мы предлагаем следующие стандартные типы нагревателей:
Фиксированные ленточные нагреватели
Нагреватели такого типа обычно используются только для очень маленьких реакторов, у которых из-за ограниченной площади поверхности требуется максимальные мощность и теплопередача.

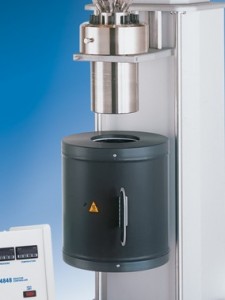

Жесткие нагревающие оболочки
Они представляют собой кварцевый материал, помещенный в алюминиевый каркас. Такие нагреватели используются для реакторов среднего размера в случаях, когда проект предполагает возможность передвижения нагревательного элемента по сосуду. Они легки и просты в обращении, но не используются в качестве опоры реактора, а их рабочие температуры обычно ограничены 350 °С и менее.

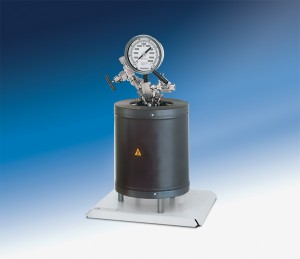

Трубчатые нагревательные элементы типа Calrod
Такие жесткие нагреватели помещаются в металлический корпус. Они используются для обогрева реакторов большого и среднего размеров с рабочими температурами до 350 °С. В некоторых случаях корпус нагревателя сам по себе используется как часть опоры реактора. Их преимущество – легкая заменяемость нагревательного элемента.
Керамические нагреватели
Это нагреватели специального назначения с электрическим элементом, вставленным в керамическое тело особой формы, которое помещено в изолированный металлический корпус. Они используются в реакторах с температурой до 600 °С и для многозонных нагревателей большого размера.
Нестандартные нагреватели и нагреватели под заказ
Компания Parr предлагает широкий выбор нагревателей, которые могут заменить стандартные нагреватели, поставляемые с каждым реактором. Большинство из них можно также использовать с реакторами Parr, функционирующими под давлением и не имеющими перемешивающих устройств. Их принципиальные отличительные черты и рекомендации по использованию описаны ниже.
Гибкие нагревательные оболочки
Они могут рекомендоваться для широкого применения. По своему устройству такие нагреватели аналогичны жестким, описанным выше, за исключением того, что они не помещаются в алюминиевый корпус. У них есть наружная оболочка из гибкого материала для электрической и термической изоляции. Нагреватели такого типа особенно полезны для обогрева реакторов необычной формы, таких, как реактора со смотровыми окнами в цилиндрической стенке, т.к. они гибки, то их можно как угодно разделить или наоборот скрепить в соответствии с внешними выступами сосуда. Также как и жесткая модификация, они дают температуру до 350 °С, но при этом ограничены по плотности теплового потока до 10 ватт на квадратный дюйм. Нагревателями такого типа можно покрыть любые реактора, предлагаемые компанией Parr, но заземление таких нагревателей обеспечить нельзя.

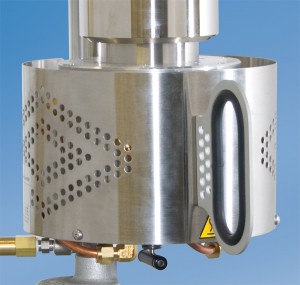

Алюминиевые блочные обогреватели
Такие нагреватели предлагаются по специальному заказу почти для всех сосудов высокого давления Parr. Для сосудов объемом 5 галлонов и 10 литров они изготавливаются путем помещения нагревательных элементов типа Calrod в алюминиевую рубашку, которая проектируется и изготавливается таким образом, чтобы соответствовать внешнему контуру реактора, который необходимо нагреть. Нагреватель делят на две части, которые стягиваются болтами и закрепляется таким образом на сосуде. Охлаждающий змеевик помещается в такой блок и используется или для охлаждения холодной водой, или для нагрева паром, или жидким теплоносителем. Для сосудов объемом 2 галлона и менее нагреватели изготавливают из твердых алюминиевых блоков, а нагревательная ячейка встраивается в стенку блока. Охлаждающие каналы также можно разместить в стенках таких нагревателей. Алюминиевые блочные нагреватели имеют три ярко выраженные отличительные черты, которые позволяют рекомендовать их для широкого круга применений:
- т.к. нагревающий элемент помещен внутрь кожуха, взрывоопасные пары не могут его достичь и нагреватель может рассматриваться как взрывобезопасный, при этом, если снабдить его взрывобезопасной электропроводкой и плавким предохранителем, то можно быть уверенным, что температура нагревателя никогда не превысит определенного установленного предела, обеспечивающего безопасную работу во взрывоопасной атмосфере;
- тепло равномерно распространяется через алюминиевый блок. Тепловой поток равномерно направляется ко всем поверхностям сосуда, при этом по быстроте отклика такие нагреватели сравнимы с паровыми и масляными рубашками, но лишены дополнительного дорогостоящего оборудования такого, как парогенератор, масляная баня или циркуляционный насос;
- т.к. в алюминиевый блок встроен охлаждающий змеевик, он также может обеспечить и внешнее охлаждение, необходимое при контроле за ходом экзотермических реакций, не загромождая внутреннее пространство аппарата и не создавая проблем с очисткой, которые неизбежно возникают при использовании внутреннего змеевика. Удаление внутреннего змеевика к тому же позволяет использовать спиральную и якорную мешалки, а также мешалки других типов, что невозможно при его наличии.

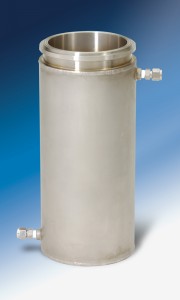

Цилиндрические аппараты с рубашкой
Циркуляционные рубашки
Рубашка может быть приварена ко внешней стенке большинства сосудов высокого давления, выпускаемых компанией Parr, обеспечивая тем самым нагревание или охлаждение сосуда горячей или холодной жидкостью или паром. Этот тип нагревателей идеален для пользователей, которые хотят в точности повторить рабочие производственные условия, используя реактора с рубашками, подобные тем, которые используются на их реальном производстве. Т.к. в рубашке нет никаких электрических элементов, то максимальная температура может контролироваться путем изменения температуры теплоносителя, а сосуд с рубашкой рассматривается как взрывобезопасный и пригодный для использования в опасной атмосфере. В сосуде с рубашкой можно достичь быстрого и равномерного нагревания, т.к. теплоноситель непосредственно контактирует с сосудом. Контролируя температуру теплоносителя, можно избежать чрезмерного повышения температуры, что особенно важно при работе с чувствительными материалами. Стандартные рубашки рассчитаны на рабочее внутреннее давление до 100 фунтов на квадратный дюйм (7 бар). При необходимости можно снабдить аппарат рубашкой, рассчитанной на более высокое давление.
Совместимое оборудование:
- Серия 4520. Объем 1 л и 2 л, до 200 бар и 350 °С (настольные)
- Серия 4530. Объем 1 л и 2 л, до 200 бар и 350 °С (напольные)
- Серия 4540. Объем 600-1200 мл, до 345 бар и 350 °С
- Серия 4550. Объем 3.75 л и 7.5 л, до 131 бар и 350 °С
- Серия 4555. Объем 10 л и 18.75 л, до 131 бар и 350 °С
- Серия 4560. Объем 100-600 мл, до 200 бар и 500 °С
- Серия 4580. Объем 3.75 л и 5.5 л, до 200 бар и 500 °С
- Серия 4590. Объем 25-100 мл, до 345 бар и 350 °С
- Серия 4600. Объем 1 и 2 л, до 200 бар и 350 °С
- Серия 4625. Объем 600 мл и 1200 мл, до 350 бар и 350 °С
- Серия 4650. Объем 250-1000 мл, до 410 бар и 600 °С
- Серия 4660. Объем 3.8 л и 7.6 л, до 130 бар и 350 °С
- Серия 4670. Объем 3.8 л и 5.7 л, до 200 бар и 600 °С
- Серия 4675. Объем 10 л и 18.5 л, до 130 бар и 350 °С
- Серия 4680. Объем 1 л и 1.8 л, до 410 бар и 600 °С
- Серия 4700. Объем 22 мл и 45 мл, до 115 бар и 300 °С
- Серия 4740. Объем 25 мл и 75 мл, до 585 бар и 540 °С
- Серия 4750. Объем 125 мл и 200 мл, до 200 бар и 350 °С
- Серия 4760. Объем 100-600 мл, до 200 бар и 500 °С
- Серия 4790. Объем 25-100 мл, до 345 бар и 500 °С
- Серия 5500. Объем 25-600 мл, до 200 бар и 350 °С
