Охлаждающий змеевик
Внутренние охлаждающие змеевиковые теплообменники пригодны для всех реакторов Parr кроме самых маленьких. Такие змеевики обеспечивают крайне эффективное охлаждение реакционной массы. Это позволяет контролировать ход экзотермической реакции или охлаждать реактор по окончании опыта. Тепло отводится через относительно тонкую по сравнению со стенкой сосуда стенку змеевика, скорость охлаждения при этом намного выше скорости нагревания, особенно при температурах выше 80 °С. В качестве хладагента обычно используется вода, хотя можно использовать и сжатый воздух в случае небольшой загрузки. Охлаждающие змеевиковые теплообменники предлагаются в трех вариантах.
Одновитковый змеевик.
Одновитковый змеевик состоит из единственной вертикальной петли, образующей форму шпильки для волос. Он обычно устанавливается на маленькие реактора, имеющие минимум свободного пространства.

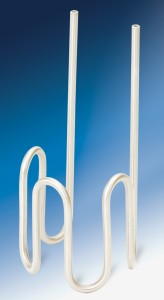

Серпантинные змеевики.
Серпантинные змеевики состоят из 6 – 8 объединенных и равномерно распределенных вертикальных петель, установленных по окружности сосуда. Он обеспечивает приемлемую площадь поверхности теплообмена, минимальные изменения характера перемешивания, ограниченно препятствует потоку, его легко чистить и проводить работы по техническому обслуживанию.

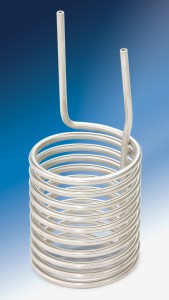

Спиральные змеевики.
Спиральные змеевики состоят из множества петель, уложенных по кругу во внутреннем пространстве сосуда. В стандартном исполнении такие теплообменники устанавливают только в реакторы с внутренним диаметром 4 и 6 дюймов, хотя при специальном заказе могут быть изготовлены и для других реакторов. Они обеспечивают максимальную поверхность охлаждения, но иногда ухудшают равномерность перемешивания и усложняют процесс очистки.
Индивидуальная конфигурация аппарата определяет исполнение одного или нескольких змеевиков для каждого конкретного реактора. Для некоторых реакторов змеевики включены в стандартную комплектацию, тогда как для других доступны только опционально.
Охлаждающие змеевиковые теплообменники могут быть изготовлены из того же материала, что и сами реакторы. Все змеевики являются съемными. Для закупоривания отверстий в крышке реактора, образовавшихся после удаления змеевика, предусмотрены заглушки и в большинстве случаев они могут быть трансформированы в резервный вход или выход, если охлаждение не требуется.
Совместимое оборудование:
- Серия 4520. Объем 1 л и 2 л, до 200 бар и 350 °С (настольные)
- Серия 4530. Объем 1 л и 2 л, до 200 бар и 350 °С (напольные)
- Серия 4540. Объем 600-1200 мл, до 345 бар и 350 °С
- Серия 4550. Объем 3.75 л и 7.5 л, до 131 бар и 350 °С
- Серия 4555. Объем 10 л и 18.75 л, до 131 бар и 350 °С
- Серия 4560. Объем 100-600 мл, до 200 бар и 500 °С
- Серия 4580. Объем 3.75 л и 5.5 л, до 200 бар и 500 °С
- Серия 4590. Объем 25-100 мл, до 345 бар и 350 °С
- Серия 5500. Объем 25-600 мл, до 200 бар и 350 °С
