Перемешивающие устройства

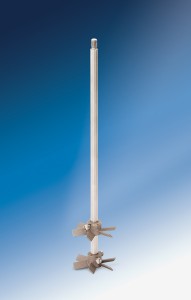

Турбинные мешалки
Реакторы компании Parr, как правило, оборудованы мешалками турбинного типа, создающие отличное перемешивание в своем диапазоне рабочих скоростей. Они изготавливаются четырех-лопастного и шести-лопастного типа. Четырех-лопастные мешалки используются только в микро- и мини-реакторах. Такие мешалки в реакторах объемом 300 мл и более могут располагаться в любом месте на приводящем валу. Мешалки с одной крыльчаткой расположены обычно в нижней части реактора, чтобы поддерживать твердые частицы во взвешенном состоянии. Вторая крыльчатка располагается в основании завихрений для засасывания газов в жидкую фазу. Эти мешалки обычно обеспечивают отличное перемешивание для систем с вязкостью до 25000 Сантипуаз при крутящем моменте магнитного привода 16 дюймов силы на фунт или до 50000 сантипуаз при крутящем моменте магнитного привода 60 дюймов силы на фунт.
Якорныемешалки
Якорные мешалки доступны в нескольких конфигурациях для использования их с умеренными и высоковязкими материалами. Этот тип мешалок обычно работает в реакторах, в которых отношение глубины к диаметру составляет от 1,5 до 1,0 и менее. Они предназначены для работы при относительно низких скоростях и требуют привод большей мощности, способный вырабатывать и передавать мешалке достаточный крутящий момент. Электромагнитный привод без основания хорошо работает с якорными или спиральными мешалками.
Предлагаются три основных типа:

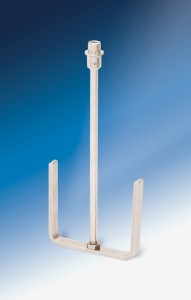

- U-образной формы, плоский якорь.
- Плоская лопасть, якорь лопастного типа.

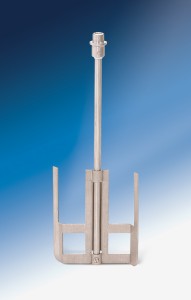

- Двухлопастной или трехлопастной самоцентрирующийся якорь со скребками, изготовленными из материала PTFE.
Не для всех реакторов подходят мешалки любых конфигураций.

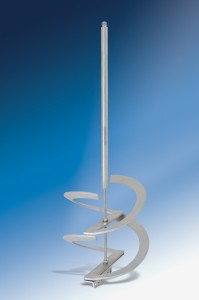

Спиральные мешалки
Спиральные мешалки могут быть установлены в любом реакторе объемом 1 л, 2 л или 1 галлон для получения положительной вертикальной тяги при работе с вязкими полимерами или другими смесями высокой вязкости.
Они лучше всего работают в напольных реакторах с привод большой мощности и регулируемой скоростью вращения. Возможно изготовление левоспиральной (тяга, направленная вниз) или правоспиральной (тяга, направленная вверх) мешалок. Спираль, имеющая направленную вниз тягу, предпочтительна для тяжелых субстанций.
Примечание: Возможна необходимость в дополнительных внутренних фитингах для адаптации некоторых мешалок к существующей реакторной системе.
Совместимое оборудование:
- Серия 4520. Объем 1 л и 2 л, до 200 бар и 350 °С (настольные)
- Серия 4530. Объем 1 л и 2 л, до 200 бар и 350 °С (напольные)
- Серия 4540. Объем 600-1200 мл, до 345 бар и 350 °С
- Серия 4550. Объем 3.75 л и 7.5 л, до 131 бар и 350 °С
- Серия 4555. Объем 10 л и 18.75 л, до 131 бар и 350 °С
- Серия 4560. Объем 100-600 мл, до 200 бар и 500 °С
- Серия 4580. Объем 3.75 л и 5.5 л, до 200 бар и 500 °С
- Серия 4590. Объем 25-100 мл, до 345 бар и 350 °С
- Серия 5500. Объем 25-600 мл, до 200 бар и 350 °С
