Разъемный кольцевой зажим
Реакторы и сосуды высокого давления компании Parr оборудованы уникальным разъемным кольцевым зажимом для крышки, что значительно повышает удобство и легкость работы оборудования, а также его транспортировку. Это эксклюзивный дизайн компании Parr (Разъемное кольцо патент U.S. No. 2625296), который обеспечивает легкий доступ в реактор без использования тяжелых винтов, громоздких фиксаторов крышки или широких фланцев для подвижных болтов. Вместо этого, крышка фиксируется на корпусе с помощью изготовленных из стали 4140 или нержавеющей стали 316 колец, которые разделены на две части. Эти части обхватывают корпус по бокам таким образом, что крепящиеся на крышке фитинги не создают препятствий.
Самоуплотняющиеся конструкции и конструкции с крепежным винтом

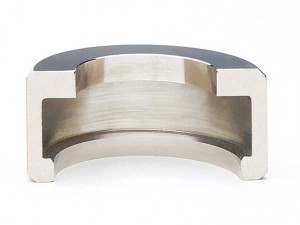

Разъемные кольцевые зажимы для крышек компании Parr изготовляются двух типов. В реакторах и сосудах, в которых самозатягивающееся уплотнительное кольцо используется в качестве основного уплотнения крышки, какие-либо винтовые крепления крышки отсутствуют в зоне кольцевого зажима. Реактор закрывается путем легкого скольжения двух кольцевых секций в рабочее положение и фиксации их или прижимным кольцом, или прикрепленными легко открывающимися защелками. Этот удобный зажим может использоваться на большинстве малых и средних реакторов и сосудах высокого давления компании Parr, при условии, что рабочая температура не превышает допустимый предел для уплотнительного кольца.

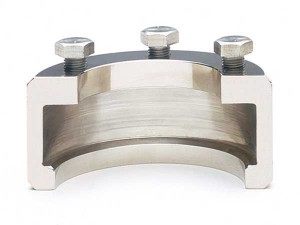

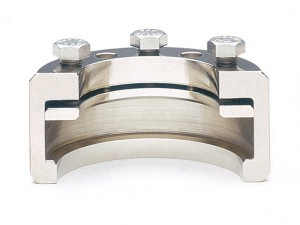

Кольцевые зажимы для реакторов с плоскими уплотнениями, изготовленные из PTFE, пластичного графита, металла или другого материала, имеют набор винтов в кольцах, которые должны быть затянуты для сжатия, необходимого для герметизации прокладки. Эти зажимы фиксируются или прижимным кольцом со специальным прокладочным кольцом с удерживающей кромкой, либо легко открывающимися защелками.
Оба типа зажимов легко отходят от реактора, поэтому крышка со всеми фитингами может легко подниматься над цилиндрической частью реактора или цилиндрическая часть может легко опускаться без каких-либо повреждений подсоединенных фитингов. При использовании винтов они должны быть затянуты или ослаблены, но никогда не снимаются с зажима или прижимного кольца. Это экономит время на открытие и закрытие реактора, а также на поиск утерянных деталей.
Разъемные кольцевые зажимы придают множество привлекательных особенностей реакторам и сосудам высокого давления компании Parr.
- Реактор или сосуд может быть открыт или закрыт без нарушения расположенных на крышке соединений и фитингов
- При снятии крышки просматривается весь внутренний диаметр реактора
- Становится доступной максимальная площадь для установки клапанов и фитингов на крышке
- Отсутствуют громоздкие болтовые фланцы или резьбовых шпилек, которые препятствуют работе
- Отсутствует резьба на корпусе, которая может быть повреждена во время транспортировки.
Зажимы с крепежным винтом
Parr использует зажимы с крепежным винтом на реакторах малого объема, где необходимое затягивающее усилие достигается за счет затягивания основного винта. Этот дизайн может быть более компактным, чем разъемный кольцевой зажим, и используется в основном на сосудах общего назначения объемом менее 100 мл.
Совместимое оборудование:
- Серия 4520. Объем 1 л и 2 л, до 200 бар и 350 °С (настольные)
- Серия 4530. Объем 1 л и 2 л, до 200 бар и 350 °С (напольные)
- Серия 4540. Объем 600-1200 мл, до 345 бар и 350 °С
- Серия 4550. Объем 3.75 л и 7.5 л, до 131 бар и 350 °С
- Серия 4555. Объем 10 л и 18.75 л, до 131 бар и 350 °С
- Серия 4560. Объем 100-600 мл, до 200 бар и 500 °С
- Серия 4580. Объем 3.75 л и 5.5 л, до 200 бар и 500 °С
- Серия 4590. Объем 25-100 мл, до 345 бар и 350 °С
- Серия 5500. Объем 25-600 мл, до 200 бар и 350 °С
