Смотровые окна
На реакторы с мешалкой и реакторы высокого давления компании Parr можно установить смотровые окна для визуального наблюдения за процессом, пропускания света и других целей. Как правило, они устанавливаются таким образом, чтобы свет проходил через одно окно, в то время как второе окно используется для просмотра. В качестве стандартного материала для изготовления окон используется кварц. Смотровые окна малого диаметра также могут изготавливаться из сапфира. При необходимости определенного светопропускания возможно изготовить окна из альтернативных материалов. Они могут быть установлены различными способами.
Ввинчивающиеся смотровые окна
Простейшим окном является ввинчивающееся смотровое окно с площадью 5/8″. Прозрачный элемент в таких окнах крепится в фитинг, который ввинчивается в реактор с помощью резьбы 1/2″. Очевидно, что стенка реактора должна быть достаточно толстой, чтобы обеспечить фитингу полное сцепление с резьбой. Прокладки PTFE и уплотнительные кольца ограничивают максимальную рабочую температуру до 225 °С или 275 °С в зависимости от материала уплотнительного кольца. В зависимости от материала окна и его толщины рабочее давление варьируется в пределах от 2000 до 5000 psi. Хотя эти смотровые окна довольно маленькие для прямого оптического контроля, они хороши для маленьких видеосистем, для лазерных и других аналитических лучей. Ограничением данной конструкции является наличие мертвой зоны длиной примерно в 1.25 дюйма между внутренней поверхностью окна и внутренней стенкой реактора.
Встроенные смотровые окна

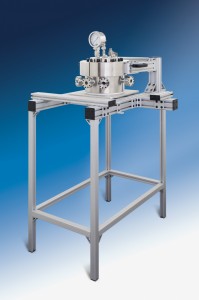

Компания Parr разработала технологию установки смотровых окон в стенке сосуда таким образом, чтобы внутренняя поверхность окна прилегала близко к внутренней стенке реактора. Дизайн исключает наличие большой мертвой зоны, которая характерна для ввинчивающихся окон. Встроенные окна представлены в двух вариантах, описанных ниже. Максимальный размер окна будет зависеть от размера камеры, в которую оно будет установлено.
Стандартной комплектацией считаются круглые смотровые окна с областью просмотра диаметром 0,62 дюйма. Круглые окна изготавливаются из различных материалов, включая сапфир, использующийся при очень высоких давлениях. Этот тип окон обычно используется для визуальных наблюдений, фотографических и оптических датчиков.

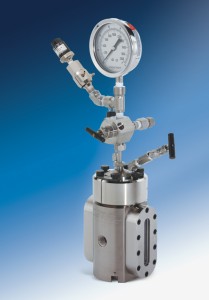

Овальные смотровые окна 3,5 дюйма в длину и 0,62 дюйма в ширину считаются стандартными и могут устанавливаться в реакторах объемом 100 мл и более. Такие смотровые окна используются для наблюдения за паровой и жидкой фазами, а также для контроля уровня жидкости в реакторе. На более крупных реакторах возможна установка нескольких окон.
По специальному заказу можно изготовить окна больших размеров. Перечисленные выше смотровые окна являются стандартными и имеются в наличии на случай замены.
Все реакторы высокого давления, оснащенные смотровыми окнами, требуют специально сконструированных нагревателей и опор. Для реакторов с окнами в качестве нагревателей часто используются гибкие нагревательные кожухи и рубашки.
Смотровые окна крепятся к реактору с помощью уплотнительных колец. По этой причине реакторы, оборудованные смотровыми окнами, ограничены рабочей температурой до 225 °С или 275 °С в зависимости от материала уплотнительного кольца.
Совместимое оборудование:
- Серия 4520. Объем 1 л и 2 л, до 200 бар и 350 °С (настольные)
- Серия 4530. Объем 1 л и 2 л, до 200 бар и 350 °С (напольные)
- Серия 4540. Объем 600-1200 мл, до 345 бар и 350 °С
- Серия 4550. Объем 3.75 л и 7.5 л, до 131 бар и 350 °С
- Серия 4555. Объем 10 л и 18.75 л, до 131 бар и 350 °С
- Серия 4560. Объем 100-600 мл, до 200 бар и 500 °С
- Серия 4580. Объем 3.75 л и 5.5 л, до 200 бар и 500 °С
- Серия 4590. Объем 25-100 мл, до 345 бар и 350 °С
- Серия 5500. Объем 25-600 мл, до 200 бар и 350 °С
