Устройства загрузки твердых веществ
Одним из наиболее часто запрашиваемых устройств является система загрузки жидкостей, твердых веществ или суспензий в реактор без снятия крышки. Это может быть реализовано несколькими способами.

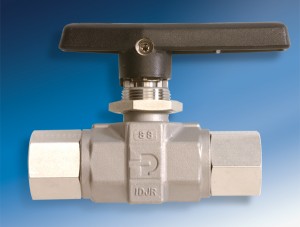

Выпускной шаровой кран для загрузки твердых веществ.
Шаровой кран с проходным диаметром 3/8 дюйма может быть установлен на любом реакторе объемом
Люк
Люк, находящийся в крышке реактора, является удобным портом для загрузки твердых веществ. Он имеет самый большой диаметров из всех предлагаемых устройств и существенно более короткий проход, чем у шаровых кранов. Для закрытия люка с крышкой обычно используется коннектор с наружной резьбой и крышкой, который обеспечивает надежное уплотнение металла с металлом и имеет способность выдерживать рабочие температуру и давление реактора. Также возможно соединение трубопроводов с фитингами, но этот тип соединения может использоваться только в случае, когда твердые вещества и суспензии подаются при атмосферном давлении.

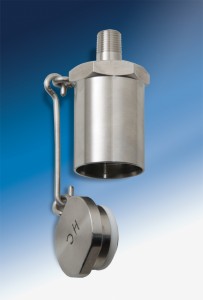

Устройство подачи катализатора
Компания Parr разработала уникальное устройство для подачи малых доз твердых веществ (или жидкостей) из герметичного контейнера, находящегося внутри реактора. Прибор представляет особый интерес для исследователей кинетики каталитических реакций. Устройство состоит из маленькой цилиндрической камеры с крышкой, которая плотно закрывает ее с помощью уплотнительного кольца. Оно крепится к внутренней стороне крышки реактора с помощью трубной резьбы 1/8″. Для выгрузки содержимого контейнера через клапан, находящийся в верхней части крышки, подается воздух под давлением. Когда приложенное давление оказывается выше давления внутри реактора, крышка открывается, и катализатор или другое содержимое емкости сбрасывается в реактор. Устройство предназначено для высоких реакторов, миниреакторов объемом 450 мл и 650 мл, а также реакторов объемом
Совместимое оборудование:
- Серия 4520. Объем 1 л и 2 л, до 200 бар и 350 °С (настольные)
- Серия 4530. Объем 1 л и 2 л, до 200 бар и 350 °С (напольные)
- Серия 4540. Объем 600-1200 мл, до 345 бар и 350 °С
- Серия 4550. Объем 3.75 л и 7.5 л, до 131 бар и 350 °С
- Серия 4555. Объем 10 л и 18.75 л, до 131 бар и 350 °С
- Серия 4560. Объем 100-600 мл, до 200 бар и 500 °С
- Серия 4580. Объем 3.75 л и 5.5 л, до 200 бар и 500 °С
- Серия 4590. Объем 25-100 мл, до 345 бар и 350 °С
- Серия 5500. Объем 25-600 мл, до 200 бар и 350 °С
