Подбор реактора

Взрывобезопасная аппаратура

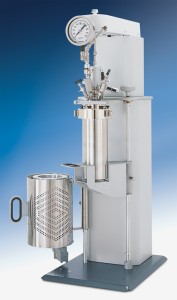

Модель 4524, 2000 мл, с фиксированной крышкой и алюминиевым блочным нагревателем

Взрывобезопасная аппаратура

Обычно все реактора Parr, которые предполагается эксплуатировать в безопасных для окружающей среды режимах, снабжаются моторами открытого типа с изменяемой скоростью вращения, электрическими обогревателями и контроллерами. Такие стандартные блоки можно использовать в большинстве лабораторий без какого-либо чрезмерного риска. Однако, могут возникнуть ситуации, когда установленное оборудование должно быть в значительной степени взрывобезопасно. На этого случая Parr предлагает различные нестандартные приводы мешалок и системы обогрева, чтобы удовлетворить эти жесткие требования. Наблюдение и оповещение во взрывоопасных зонах могут проводиться с использованием искробезопасной технологии (для ясности и более глубокого понимания технологии см. «Understanding Hazardous Area Sensing – Intrinsinc Safety», TURCK Inc.).

Электротехнические нормы, принятые в США и Канаде

Проектирование электрического оборудования, которое предполагается использовать в опасном месте, является комплексным объектом, подчиняющимся широкой национальной системе электротехнических норм, которая дополняется местными правилами, и требует, чтобы все электрическое оборудование, установленное в таких местах, было одобрено к использованию в условиях, предполагающих присутствие специфических газов, паров и пыли. Система электротехнических норм США и Канады классифицирует опасные места в соответствии с природой и концентрацией вредных и воспламеняющихся материалов. Она разделяет их на три класса:

  • Класс I: воспламеняющиеся жидкости, газы и пары.
  • Класс II: горючие или электропроводные пыли.
  • Класс III: легковоспламеняющиеся волокна и взвешенные частицы.

Внутри каждого из этих классов существует деление на два подкласса:

  • Подкласс 1: места, где воспламеняющиеся материалы присутствуют в атмосфере при нормальных рабочих условиях.
  • Подкласс 2: места, где опасные материалы находятся в закрытых системах, которые они могут покинуть только в случае нештатной ситуации, такой как утечка.

Места, относящиеся к классу I, подразделяются на четыре группы A, B, C и D, которые обозначают определенные взрывчатые газы и пары. Взрывчатые пыли и волокна, относящиеся к классу II, подразделяются на группы E, F и G. Среди материалов, применяемых в аппаратах фирмы Parr, наибольшую опасность представляют находящиеся в атмосфере и относящиеся к классу I группе А ацетилен, группе В водород и группе C и D большая часть других горючих газов и паров, классу II группе F поверхностная угольная пыль. Большая часть других горючих пылей, таких как порошки и мелкие волокна относятся к группе G. Для каждой отдельной группы материалов устанавливается свои минимальная температура воспламенения и уровень энергии.

Европейский союз и международная комиссия по электромеханике имеют соответствующую классификацию опасных помещений. Компания Parr намерена сотрудничать со всеми клиентами и обеспечить их оборудованием, соответствующим их индивидуальным электротехническим нормам. Компоненты реакторных систем Parr, которые могут считаться опасными, и шаги, которые можно предпринять, чтобы снизить или полностью исключить опасность, которую они представляют, описаны ниже.

Взрывобезопасные приводы для мешалок.

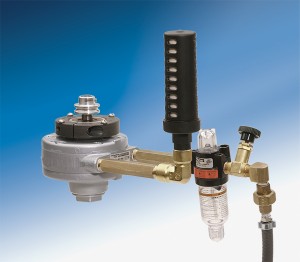

Воздушный привод

Из-за искрения, производимого щеточными контактами двигателя, электромоторы, конечно же, представляют принципиальную взрывоопасность, исходящую от мешалки реактора. Электромоторы, одобренные к использованию в зонах, атмосфера которых содержит вещества, относящихся к классу I группам C и D, а также классу II группам F и G, доступны в большинстве размеров и рабочих напряжений. Такие изолированные моторы пригодны для большинства процессов и даже иногда задействованы в процессах, в которых используется водород, но они неприменимы в зонах, атмосфера которых содержит вещества, относящихся к классу В.



Чтобы соответствовать требованиям класса В, внутреннее пространство мотора должно иметь избыточное давление воздуха, чтобы предотвратить поступление взрывоопасных газов и паров к источникам электрической искры. Это должен обеспечивать специальный продуваемый воздухом мотор, который при необходимости может быть предоставлен. Альтернативным способом работы с взрывоопасными веществами является использование мотора, приводимого в движение воздухом. Он питается сжатым воздухом и является удобной, подходящей для работы в воспламеняющейся, содержащей водород атмосфере, приводной системой. Такие моторы предлагаются компанией Parr в размерах, которые подходят для большинства реакторов.

Взрывобезопасные нагреватели.

Самый простой способ обеспечить взрывобезопасность нагревателя это использовать реактор с рубашкой, обогреваемой паром или горячим маслом, и быть при этом уверенным, что наибольшая температура, достигаемая в рубашке всегда, будет намного ниже минимального температурного предела воспламенения отдельного вещества, содержащегося в атмосфере того места, где он установлен. Алюминиевый обогревательный блок может рассматриваться как взрывобезопасный, если он снабжен взрывобезопасной проводкой и используется совместно со вспомогательным управляющим устройством, поддерживающим температуру поверхности ниже максимальной безопасной. Электрический нагреватель, продуваемый чистым воздухом, может также рассматриваться как взрывобезопасный, но весьма сомнительно, чтобы уплотнение могло поддерживаться в продуваемом нагреватели, действительно обеспечивая защиту в течение длительного периода времени. Пожалуйста, для получения более подробной информации обратитесь к нашей страничке, посвященной нагревателям.

Взрывобезопасная электропроводка.

Во взрывобезопасных системах вся электропроводка, предполагающая передачу тока значительной силы и напряжения, должна прокладываться в специальных закрытых трубах или с помощью специального изолированного гибкого кабеля. Все окончания и переключатели необходимо помещать в установленные распаечные коробки или ниши. Пользователь обязан обеспечить все локальную проводку и соединения источником электроэнергии и гарантировать, что конструкция отвечает всем требованиям местных электротехнических норм.

Некоторые датчики, такие как термопары, датчики давления и тахометры несут настолько низкую электрическую нагрузку, что являются потенциальным источником воспламенения только в случае самых необычных неполадок в системе. Во многих установках такие, представляющие слабую опасность, компоненты не представляют проблемы. Однако, в случае необходимости они могу быть заизолированы, что сделает их искробезопасными даже в случае нештатных неполадок в системе. Такие электронные барьерные системы, ограничивающие энергию при необходимости можно установить.

Взрывобезопасные контроллеры.

Наиболее общепринятым методом обращения с регуляторами температуры и давления, представляющими опасность воспламенения, является простое размещение его за пределами опасной зоны. Другой возможный вариант – установка регулятора в специальном ящике, продуваемым чистым воздухом и расположенном внутри опасной зоны.

Специальные системы

Компания Parr может предоставить системы, предназначенные для использования в зонах, в которых присутствуют специфические опасные газы и которые относятся к классу I подклассу 1 группе B в соответствии с принятыми нормами. Каждая из таких официально утвержденных систем должна проектироваться и строиться на основе специального заказа, со всеми электропроводкой и фитингами, установленными и соответствии с обсуждающимися выше требованиями.

Совместимое оборудование:
- Серия 4520. Объем 1 л и 2 л, до 200 бар и 350 °С (настольные)
- Серия 4530. Объем 1 л и 2 л, до 200 бар и 350 °С (напольные)
- Серия 4540. Объем 600-1200 мл, до 345 бар и 350 °С
- Серия 4550. Объем 3.75 л и 7.5 л, до 131 бар и 350 °С
- Серия 4555. Объем 10 л и 18.75 л, до 131 бар и 350 °С
- Серия 4560. Объем 100-600 мл, до 200 бар и 500 °С
- Серия 4580. Объем 3.75 л и 5.5 л, до 200 бар и 500 °С
- Серия 4590. Объем 25-100 мл, до 345 бар и 350 °С
- Серия 5500. Объем 25-600 мл, до 200 бар и 350 °С
