Фотобиореакторы / ферментеры серии Elara

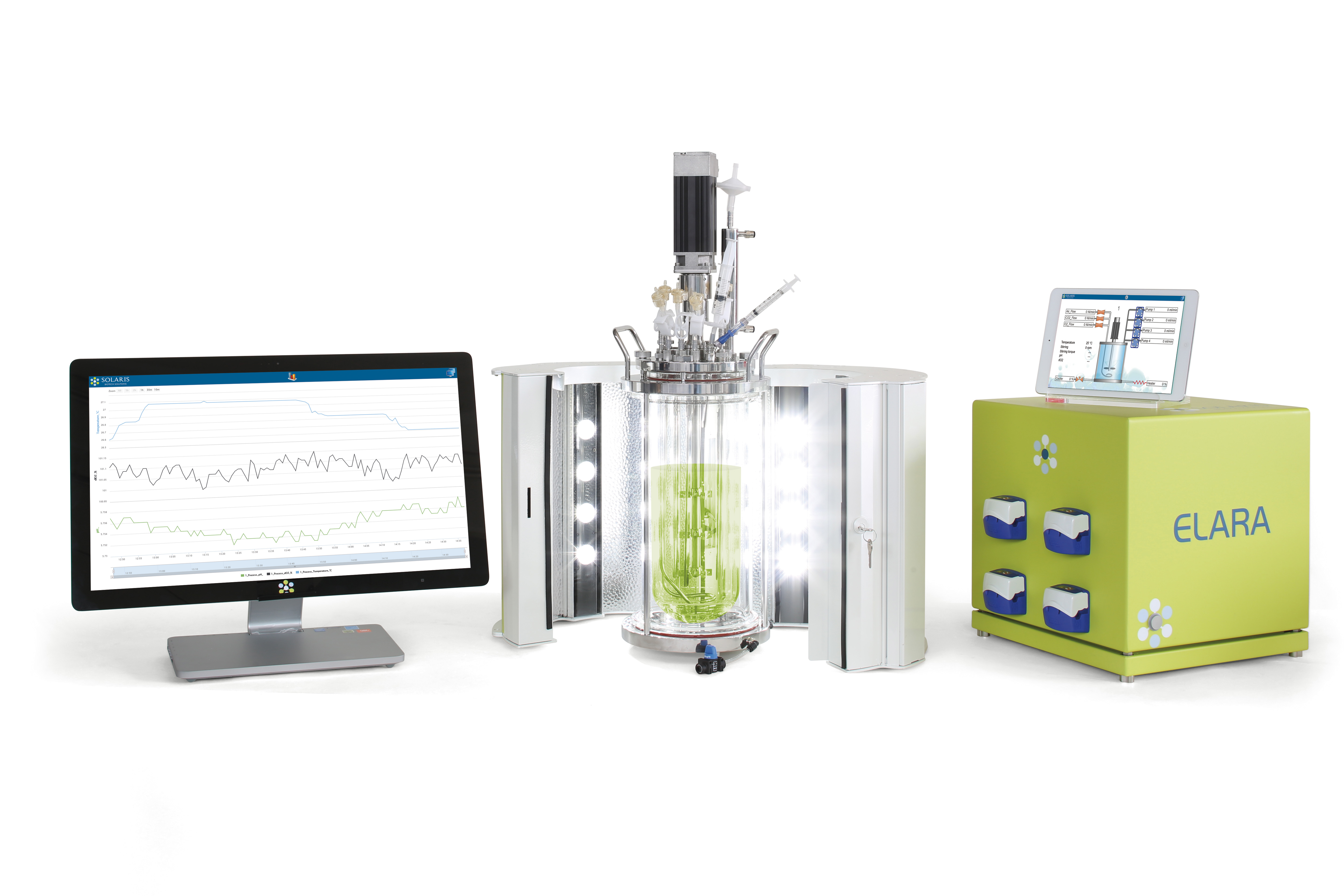

Фотобиореактор серии Elara

Серия Elara - это новое поколение настольных автоклавируемых (CIP) научно-исследовательских фотобиореакторов/ферментеров.

Фотобиореактор Elara представляет собой стеклянный сосуд с системой перемешивания и терморегуляции, оснащенный специальным закрывающимся светильником. Данный биореактор идеально подходит для проведения научных исследований связанных с культивированием фототрофных микроорганизмов таких как мхи, сине-зеленые водоросли, цианобактерии и растительные клетки. Интенсивность света варьируется от 0-100% до 3000 мкмоль (фотона) / м2 и, на сегодняшний день данная система является самой мощной на рынке.



Технические характеристики фотобиореактора Elara:

Реакционный сосуд

  • Общий объем: 4 л
  • Рабочий объем: 0.5-3.5 л
  • Размеры (выс. х диам.): 655х225 мм
  • Отношение высоты к диаметру = 3:1

На крышке имеются следующие порты:

  • n.1 порт, Ввод газа (барботажное устройство)
  • n.1 порт, Ввод газа в верхний слой
  • n.1 порт, Вывод газа
  • n.1 порт, Система отбора проб
  • n.1 порт, Система для сбора продукта
  • n.1 порт, Температурный датчик
  • n.1 порт, Система перемешивания
  • n.1 порт, Мульти подключение безиглового коннектора
  • n.5 портов, Резервный штуцер
  • n.1 порт, Подключение безыглового коннектора

Исполнение: сосуд с рубашкой в металлической обечайке и внутренними перегородками.

Материал: боросиликатное стекло, AISI 316L нержавеющая сталь.

Система перемешивания

  • Привод: бесщеточный двигатель, скорость перемешивания от 1 до 2000 об/мин; точность установки числа оборотов ±1 об/мин
  • Тип мешалки: 3-х уровневая 3-х или 6-ти лопастная типа Раштон / Марин

Терморегуляция

  • Нагревание: встроенный электрический нагреватель
  • Охлаждение: водяная рубашка
  • Контроль нагревания и охлаждения с точностью ±0.1 °С

Аэрация

  • Постоянный контроль массового расхода (ПКМР) от 1 до 5 газов (Воздух, N2, CO2, O2 и overlay).
  • Тип газораспределителя: тип Торо- или микропузырьковый, оба снабжены одноразовым 0.2 мкм фильтром.
  • Выход газа снабжен одноразовым 0.2 мкм фильтром, дополнительно может быть установлен конденсатор из нержавеющей стали, во избежание уноса среды.

Устанавливаемые датчики:

  • рН
  • Окислительно-восстановительный потенциал
  • Концентрация растворенного кислорода
  • Уровень пены
  • Уровень среды
  • Измерение электрической проводимости среды
  • Измерение массы (тензодатчик)
  • Измерение концентрации растворенного углекислого газа
  • Измерение количества клеток
  • Измерение количества живых клеток

Подача жидкостей

Насосы: 4 программируемых перистальтических насоса с регулировкой подачи и управлением с ПК.

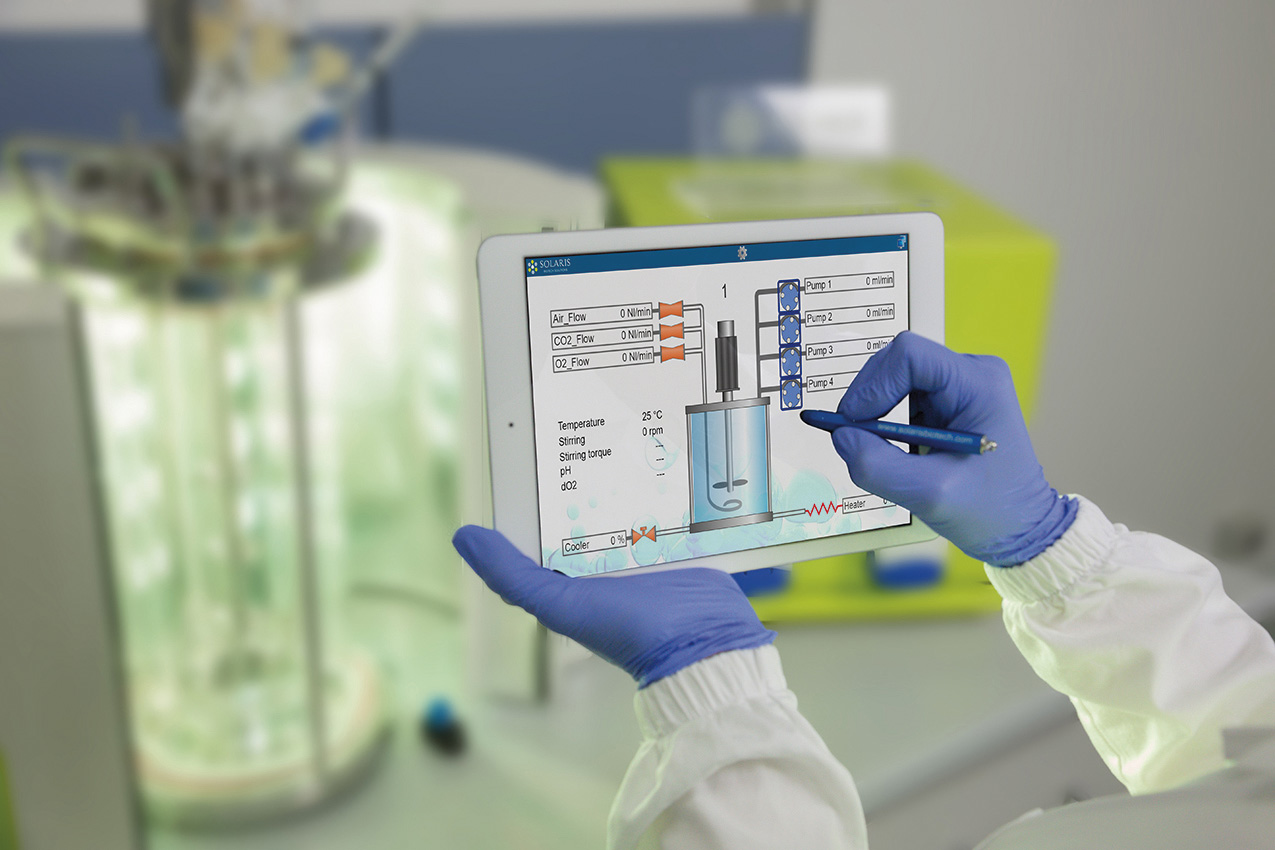

Система управления и контроля

Фотобиореактор Elara снабжен системой контроля процесса, полученной на базе программного обеспечения Leonardo 2.0 и Siemens S7 1200 PLC. Интерфейс HMI включает компьютер с сенсорным экраном размером 23′′ для единичной установки (1 сосуд) или 27′′ для мульти установки (> 1 сосуда, до 24 сосудов).

Особенности программного обеспечения LEONARDO 2.0:

  • Многоуровневая система защиты паролем
  • Установка последовательности выполняемых действий (нагрев, калибровка, культивирование, чистка и прочее)
  • Каскадное и профильное программирование
  • Параллельная настройка параметров
  • Параллельная калибровка параметров (в режиме off или on line)
  • Параллельное отображение хода процесса для сравнения между установками
  • Конфигурация насосов
  • Калибровка параметров в режиме on-line
  • Настройка ПИД
  • USB соединение для свободного получения данных
  • Помощь через удаленный доступ. Помощь на 100 % осуществляется из нашего офиса
  • Возможность сохранения методики для повторного использования
  • Печать копии каждого экрана

Сводная страница ручного управления всех исполнительных устройств (например, насосов, клапанов и прочее), параллельное отображение сводной таблицы другой установки для сравнения.

Система освещения

Программное обеспечение Leonardo позволяет в автоматическом и ручном режиме устанавливать длину волны и интенсивность света в лампе биореактора. Таким образом это позволяет имитировать циркадные циклы.
